Сплайс-кассеты

Скачать прайс

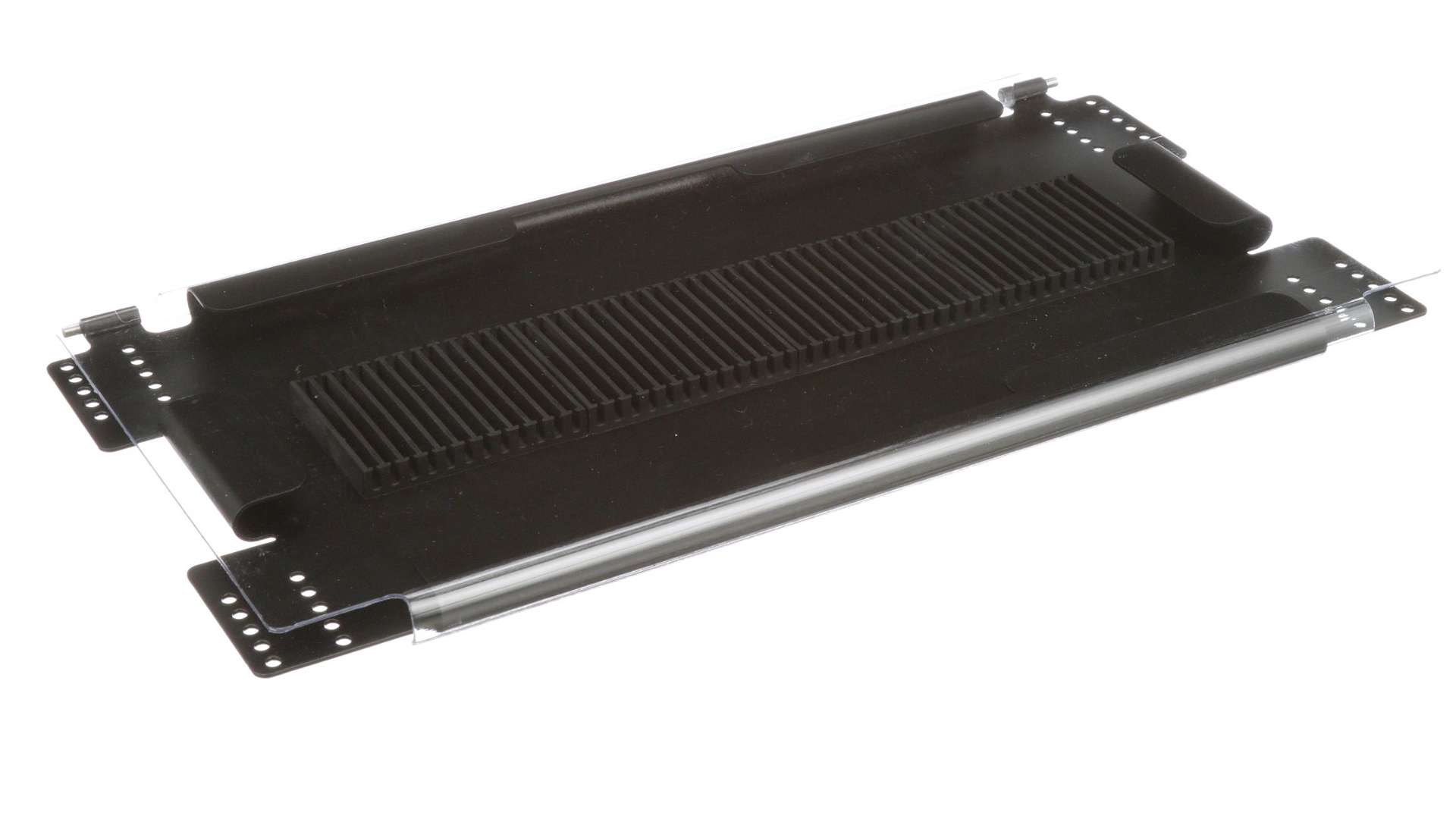

  • Кассета AMP под сварку на 24 гильзы с прозрачной крышкой (1671281-1)
    657грн. Купить

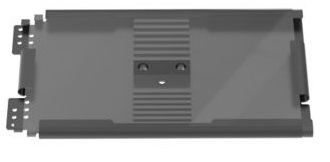

Сплайс-кассета или сплайс-пластина – это конструкция из высокопрочных полимеров, специально разработанная для фиксации механических сростков оптических волокон, так называемых гильз. В корпусе сплайс-кассеты предусмотрена укладка технологического запаса волокна, в виде двух катушек с минимально-допустимым радиусом, для наматывания волокон. Каждый отсек сплайс-кассеты рассчитан на одно сварное соединение.

В зависимости, от модели конструкции, на одну кассету можно разварить 12 либо 24 волокна. Если применяются оптические делители, то при разработке спецификации стоит учесть, что один делитель занимает полтора отсека, немного отгибая одну из его стенок. Так на три позиции помещается две гильзы. В случае многоволоконного решения, сплайс кассеты наращиваются, посредством крепления их друг на друга. Для защиты верхней, должна применяться крышка, предусмотренная в комплекте поставки.

Сплайс кассеты применяются практически в любом распределительном и соединительном пассивном оптическом оборудовании. Это оптические кросс-панели, оптические боксы, муфты и так далее.

При расчете бюджета затуханий на одно соединение оптического волокна с сплайс-кассете приходится до 0,2 дБ прямых и до -50 дБ обратных затуханий.
