Кабель витая пара. Купить витую пару.


Кабель витая пара (витая пара UTP, FTP) – это кабель, состоящий из скученных с определенным шагом проводов. Традиционно эти провода изготовляются из меди, поэтому этот кабель называют еще медный кабель витая пара или витая пара медь. Более бюджетный вариант - это кабель витая пара ССА или витая пара алюминий, в котором проводник изготовлен из алюминия и сверху покрыт медью. В таком кабеле данные передаются не по всему сечению жили проводника, а только по его внешней части.

В нашем интернет магазине можно купить кабель витая пара:

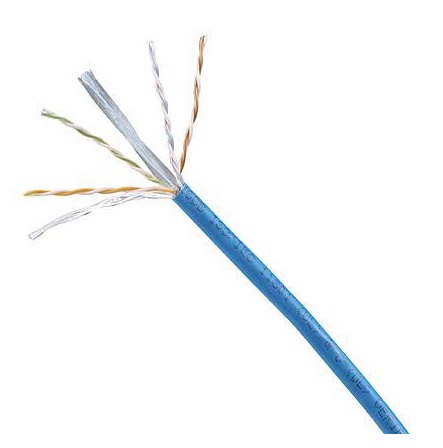

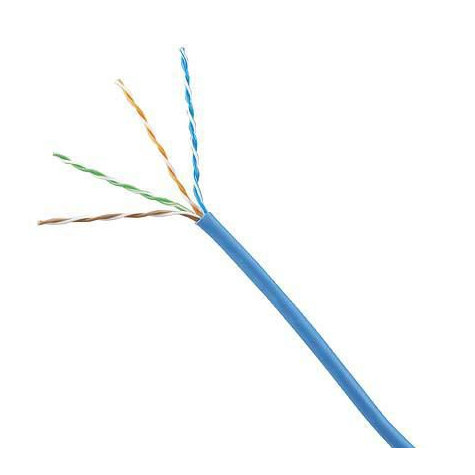

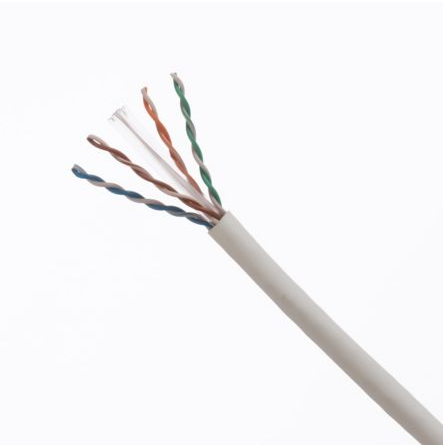

  • витая пара UTP для внутренней прокладки категории 5е, 6;
  • витая пара FTP для внутренней прокладки категории 5е, 6, 7;

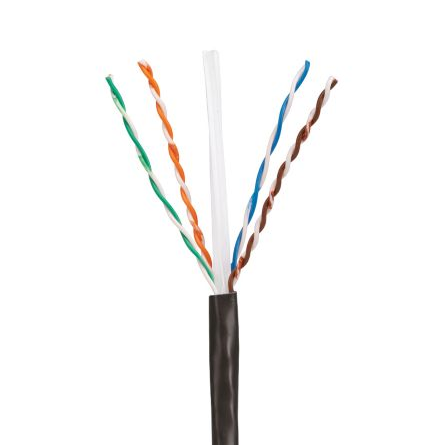

  • витая пара UTP и FTP для внешней прокладки с тросом и без троса;

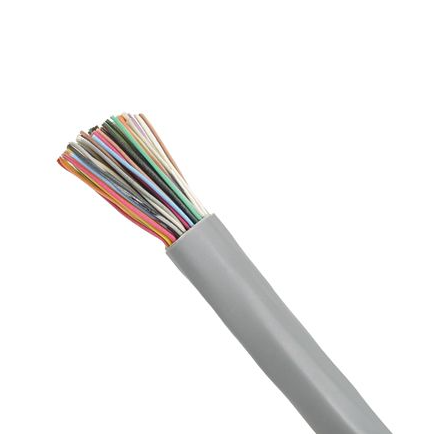

  • витая пара многопарный и телефонный, внутренний и внешний на 10, 12, 16, 20, 24, 50, 100 пар;

Типы экранирования кабеля витая пара

В зависимости от типа кабельной систем и ее предназначения, инсталлятор (заказчик) выбирает определенный кабель по типу экранирования (UTP, FTP, STP) и по его категории.

По типу экранирования кабель витая пара разделяется на неэкранированный (UTP) и экранированный (FTP). В таблице ниже представлены возможные аббревиатуры и расшифровщики типов экрана витой пары.

Название старое (новое)

Описание

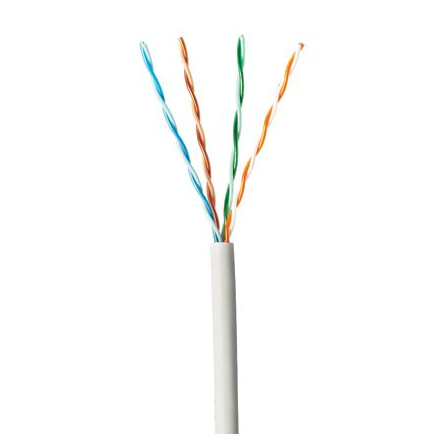

UTP (U/UTP)

Без экрана

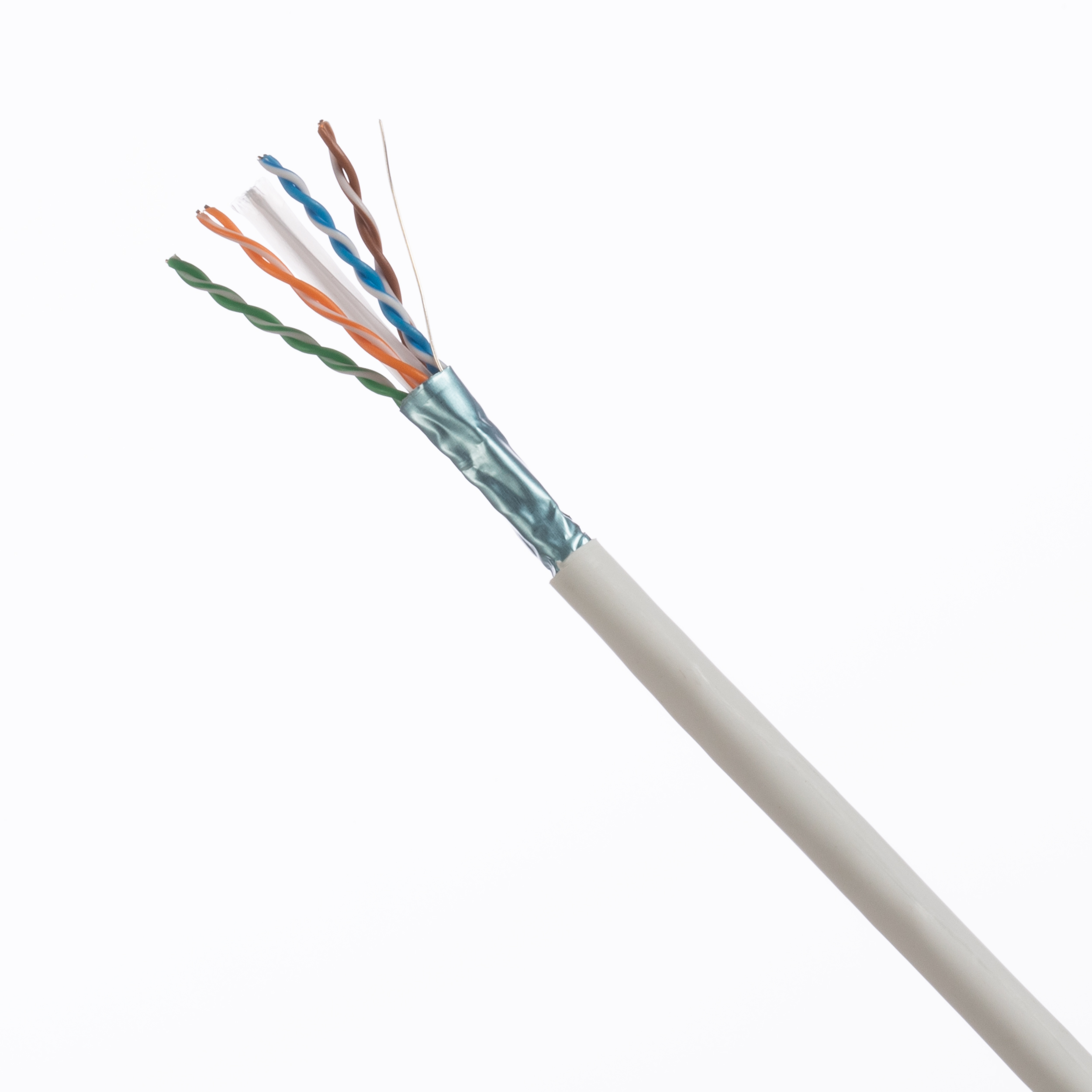

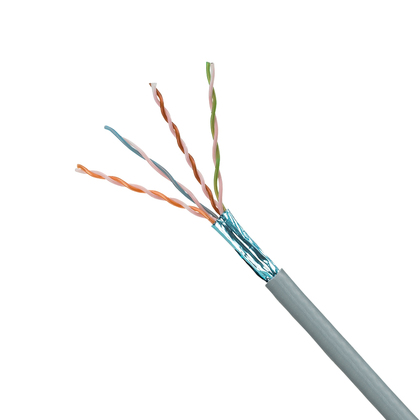

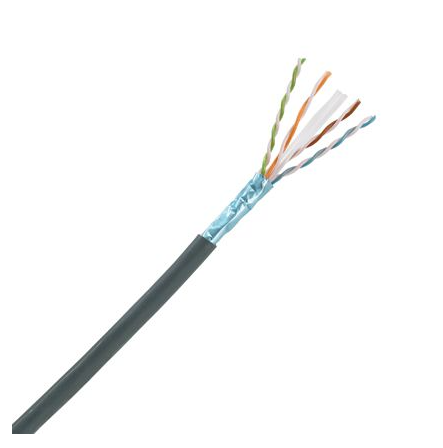

FTP (F/UTP)

С общим экраном всех пар из фольги.

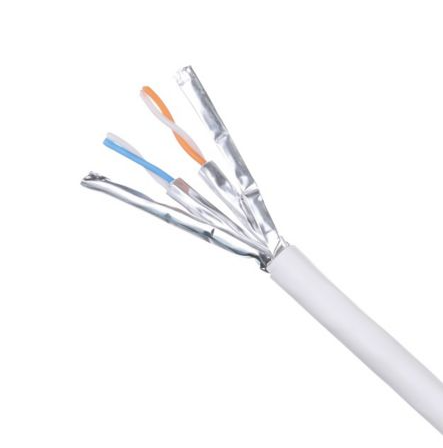

STP (U/FTP)

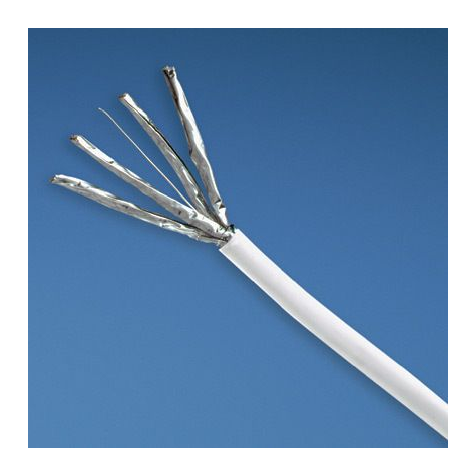

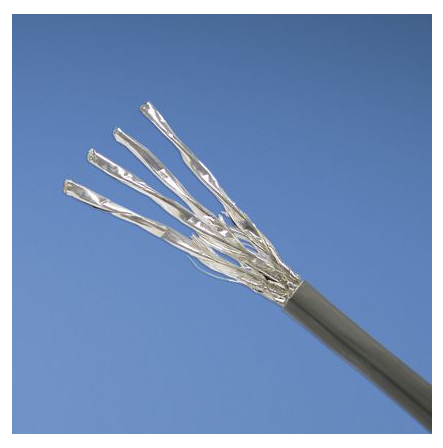

Без общего экрана, но с экраном из фольги для каждой витой пары

S-FTP (SF/UTP)

Общий экран из фольги плюс экран из металлической оплетки

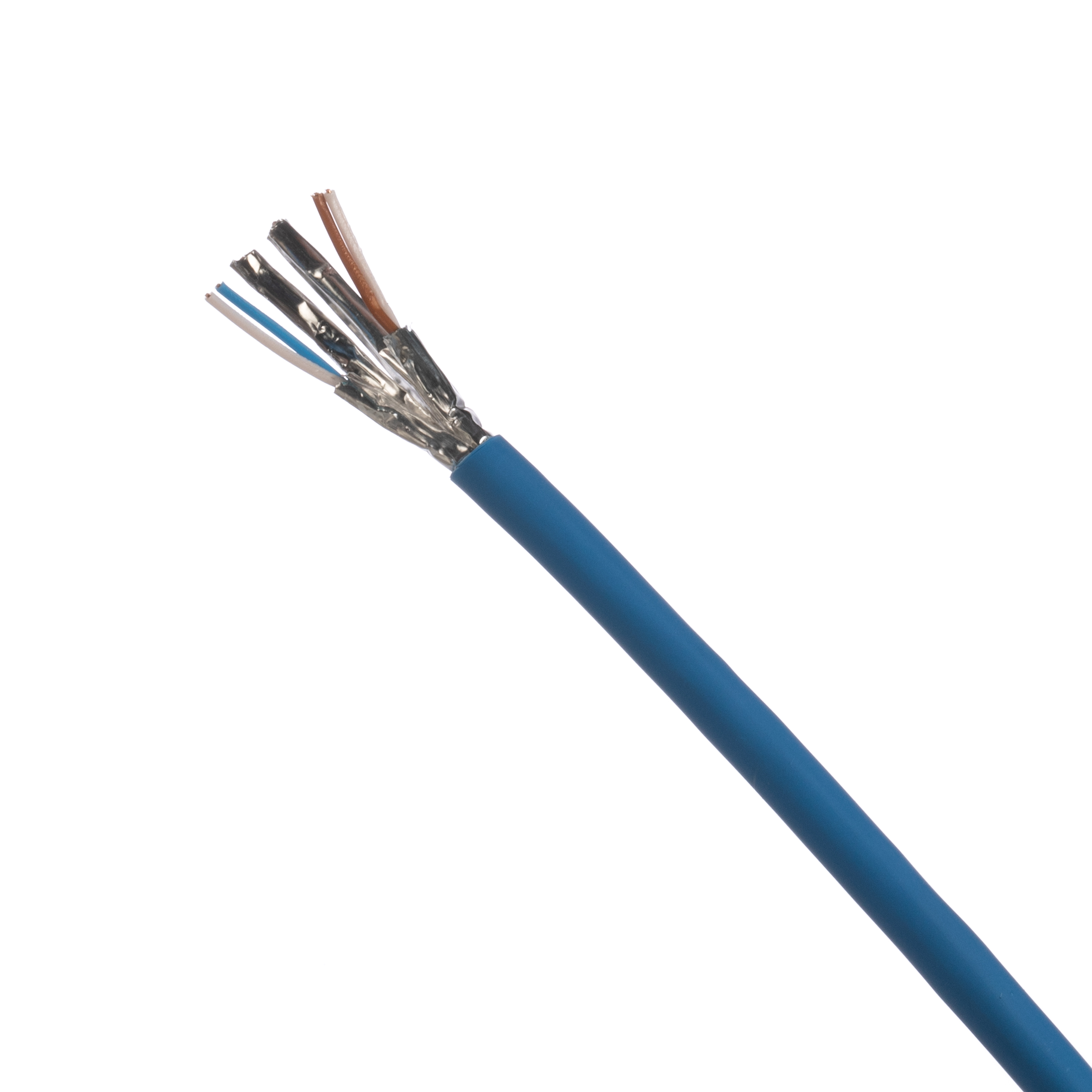

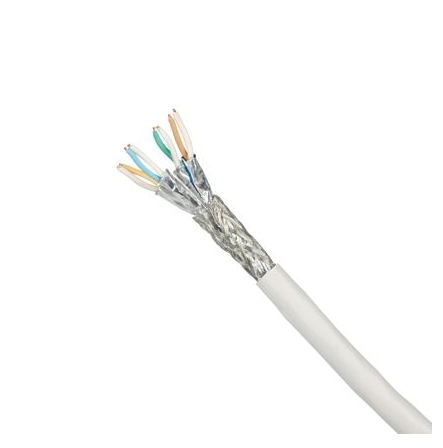

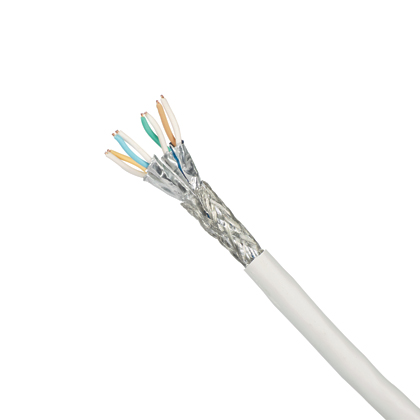

S-STP (F/FTP, S/FTP)

Каждая витая пара в отдельном экране + общий экран из фольги + металлическая оплетка

PiMF

Тоже что и S-STP

Категории витой пары

В зависимости от того, какие приложения будут работать в вашей сети, выбирается кабель соответствующей категории. В таблице ниже приведены данные по категориям витой пары.

Категория кабеля

Скорость передачи данных

Кат. 3 (cat 3)

до 16 МГц

Кат. 5е (cat 5e)

до 100 МГц

Кат. 6 (cat 6)

до 250 МГц

Кат. 6А (cat 6A)

до 500 МГц

Кат. 7 (cat 7)

600 - 1200 МГц

Чем выше категория, тем больше сечения проводника. Для нормальной работы кабельной сети мы рекомендуем брать кабель с сечением жили не менее 0,5 мм.кв (Класс C, D). Если сечение проводника будет меньше, например 0,42 мм.кв., то есть риск, что его не получится разделать на модуль или порт патч-панели, так как ножи таких модулей рассчитаны на толщину жили не менее 0,5 мм.кв. Также, если качественный кабель стабильно работает на участке 95-100 метров, то дешевый, с жилой 0,4 мм.кв, работает на участке 30-40 метров. Поэтому мы советуем Вам покупать сертифицированную витую пару.

Какой кабель выбрать, UTP или FTP?

При выборе нужно учитывать условия, в которых будет эксплуатироваться кабель.

Витую пару UTP желательно применять в тех случаях, когда при его прокладке рядом не проходят электрические силовые линии (не ближе 50см), а также рядом не расположено электрооборудование, такое как светильники. Неэкранированный кабель наиболее подвержен влиянию разных помех из-за чего могут возникнуть проблемы в работе кабельной системы.

Поэтому многие компании выбирают экранированный FTP кабель. Витая пара FTP менее подвержена влиянию внешних факторов, но требует заземления. Если его не заземлить, то характеристики сети могут быть даже хуже, чем, если использовать обычный неэкранированный UTP кабель. Это связано с тем, что без заземления, экранированный кабель будет создавать наводки сам на себя.

Совместимость кабеля витая пара с другими компонентами сети

Также при выборе кабеля и компонентов кабельной системы нужно учитывать их совместимость по классу. Так, кабель более высокого класса поддерживает все приложения кабеля более низкого класса. Но обратной совместимости нет. Например, кабель 7 категории будет работать на 100Мбит, а кабель 5-й категории не будет работать на 10Гбит.

Касательно компонентной совместимости важно помнить, что кабельная система соответствующая определенному классу (C, D, E, F) будет соответствовать кабельной сети более низкого класса, но не наоборот.

Если Вы не уверенны какой кабель больше подойдет именно Вам, то пожалуйста обращайтесь по телефонам, указанным вверху сайта или по форме обратной связи и мы с радостью поможем Вам.
