Патч-панели оптические


Оптические Патч-панели и аксессуары

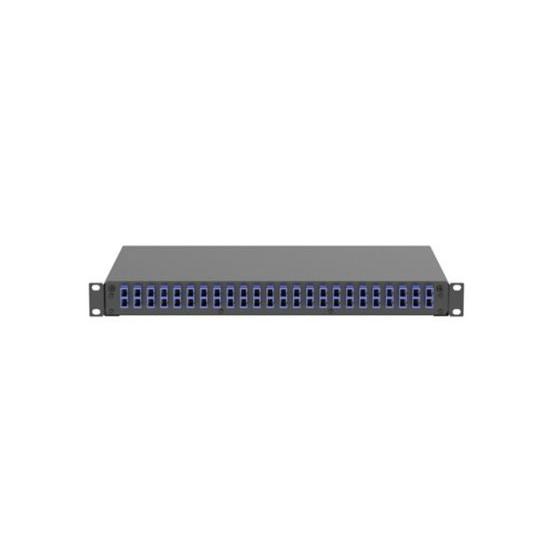

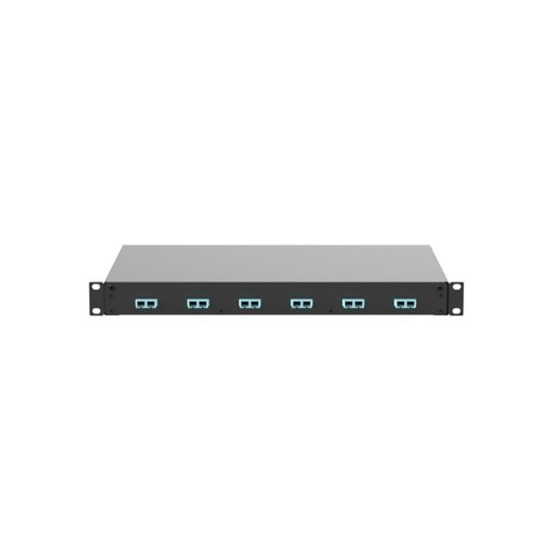

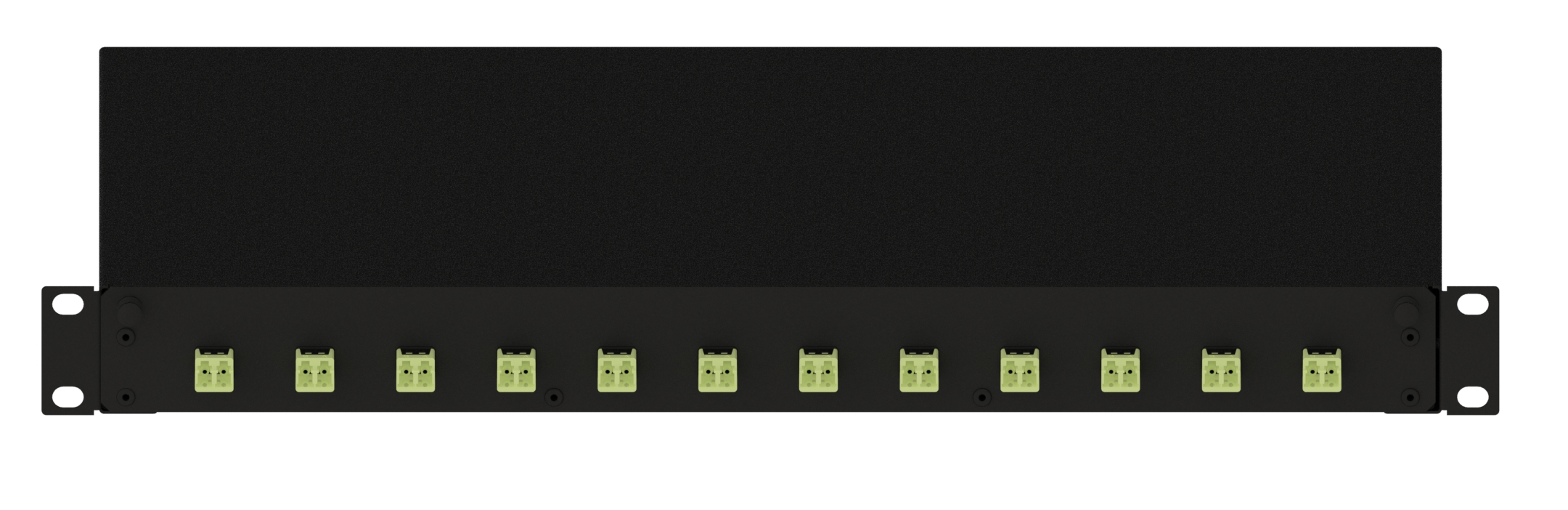

Оптические патч-панели относятся к пассивным компонентам кабельных сетей. Применяются для фиксирования и разводки оптоволоконного кабеля на оптические разъёмы, которые устанавливаются на передней части панели. Разновидностью оптической панели может быть оптический бокс или обычная розетка. Хотя при построении структурированных кабельных систем используется именно оптические панели форм-фактора 19".
На сегодняшний день на рынке доступны качественные и надежные патч-панели производителей под известными торговыми марками. Ваш выбор ограничен только бюджетом и исходными условиями, под которые и подбираются компоненты.

Основные составляющие оптической патч-панели

Всего оптические панели можно разделить на два вида: сборные и собранные. Сборные панели поставляться в виде пустого металлического каркаса, который доукомплектовывается нужными компонентами, либо в виде уже готового для использования решения. К компонентам сборной панели относятся: кабельные вводы определенного диаметра, сплайс-кассета, лицевая панель, оптические адаптеры, пигтейлы и другие компоненты. Количество и тип каждого компонента подбирается в зависимости от типа оптического кабеля, количества волокон, типа оптических адаптеров и еще ряда условий.

Собранные оптические патч-панели представляют собой готовое к использованию решение и предназначены для применения в системах с заведомо известными техническими требованиями и параметрами. Они изначально укомплектованы кабельными вводами, сплайс-кассетами, пигтейлами и адаптерам согласно технического задания.

Основные технические характеристики

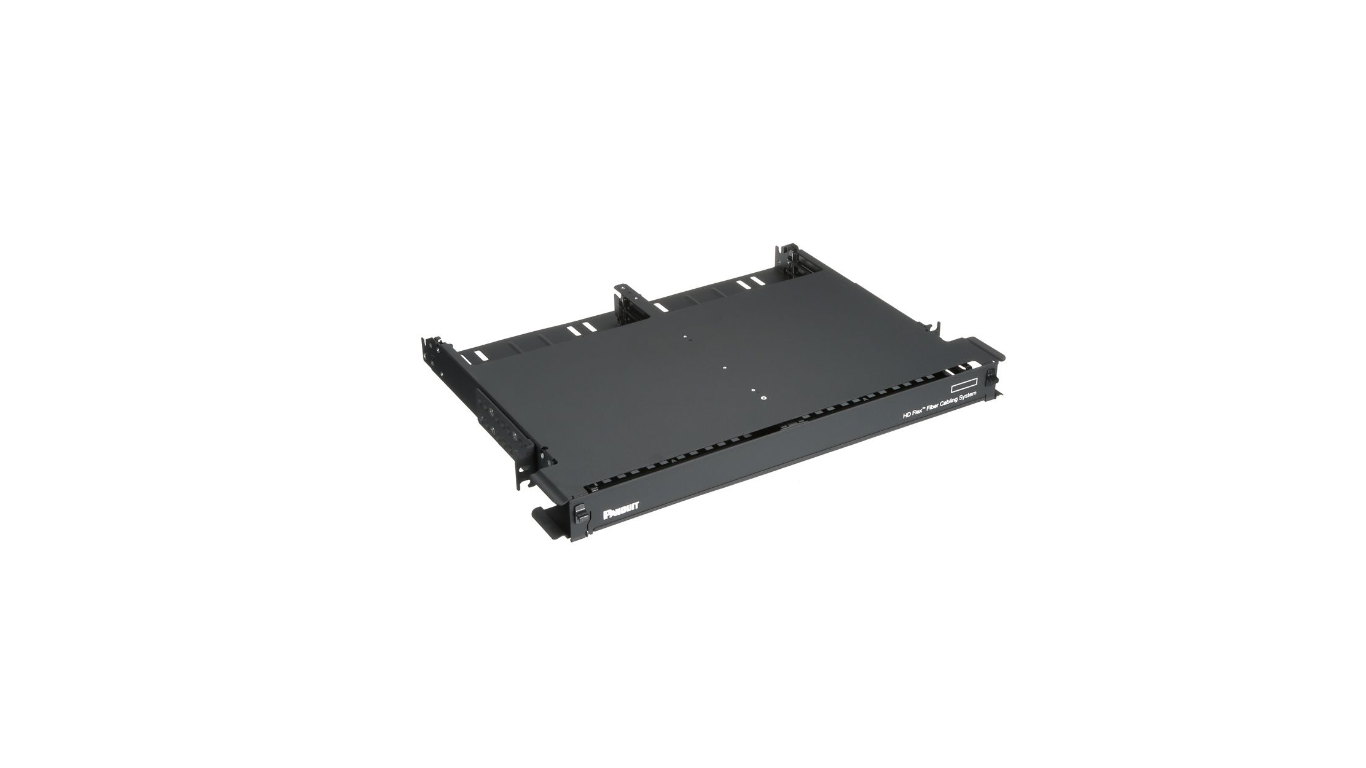

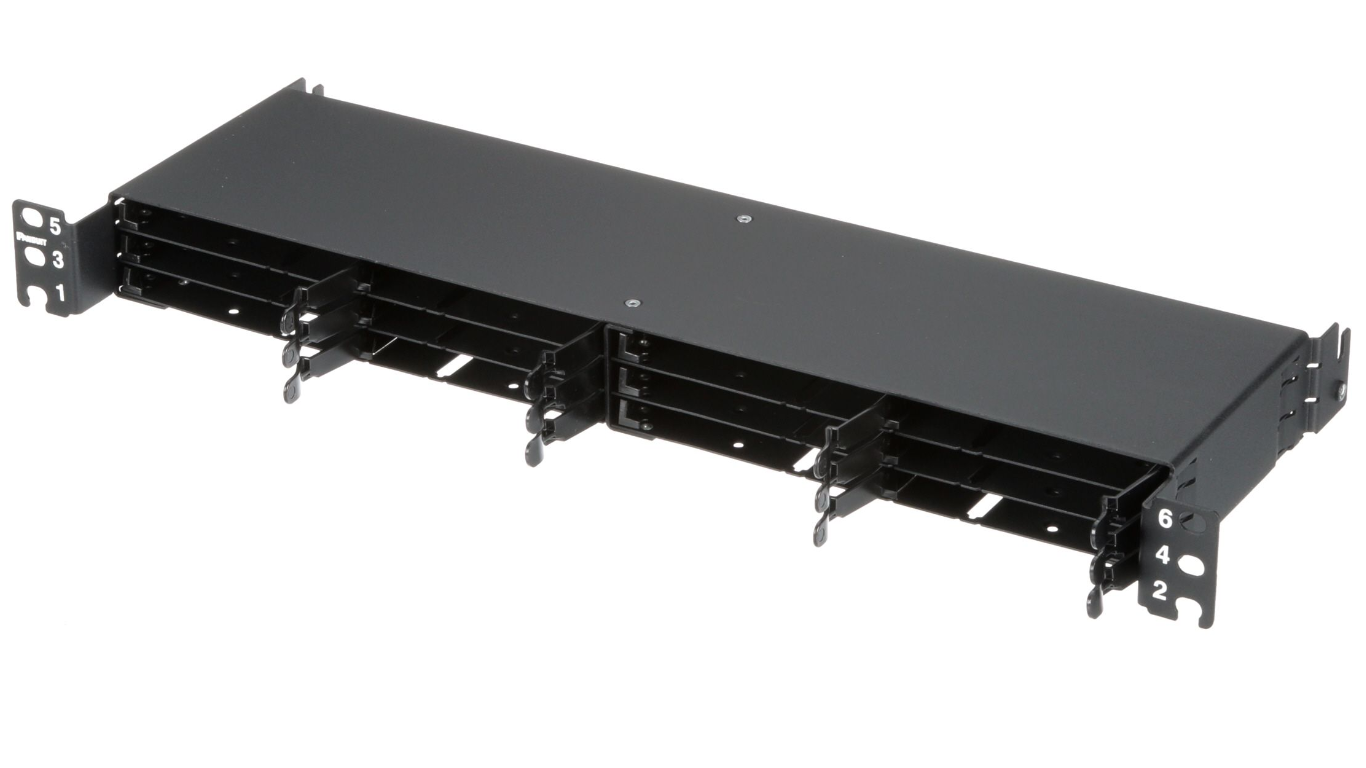

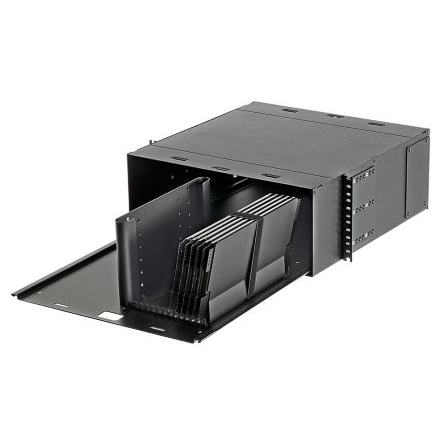

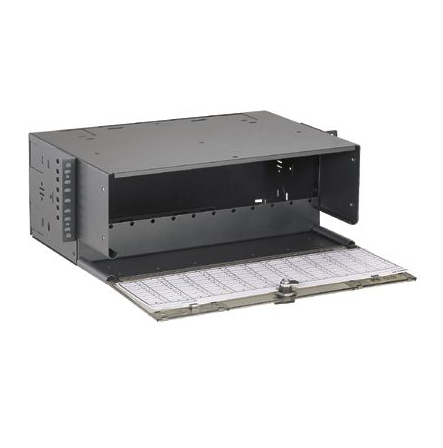

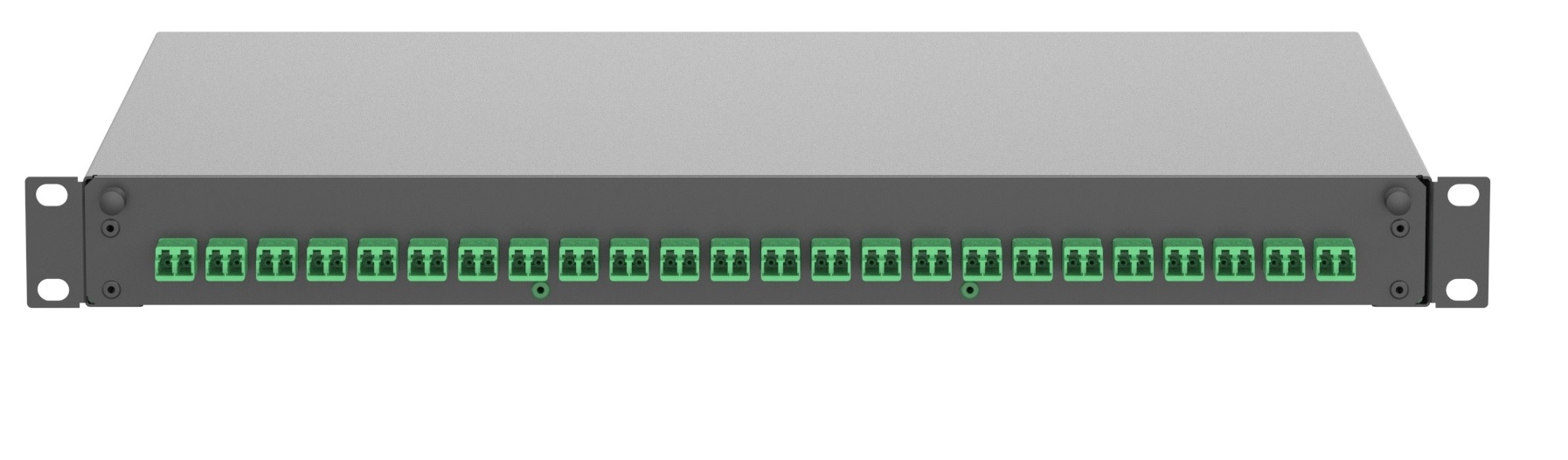

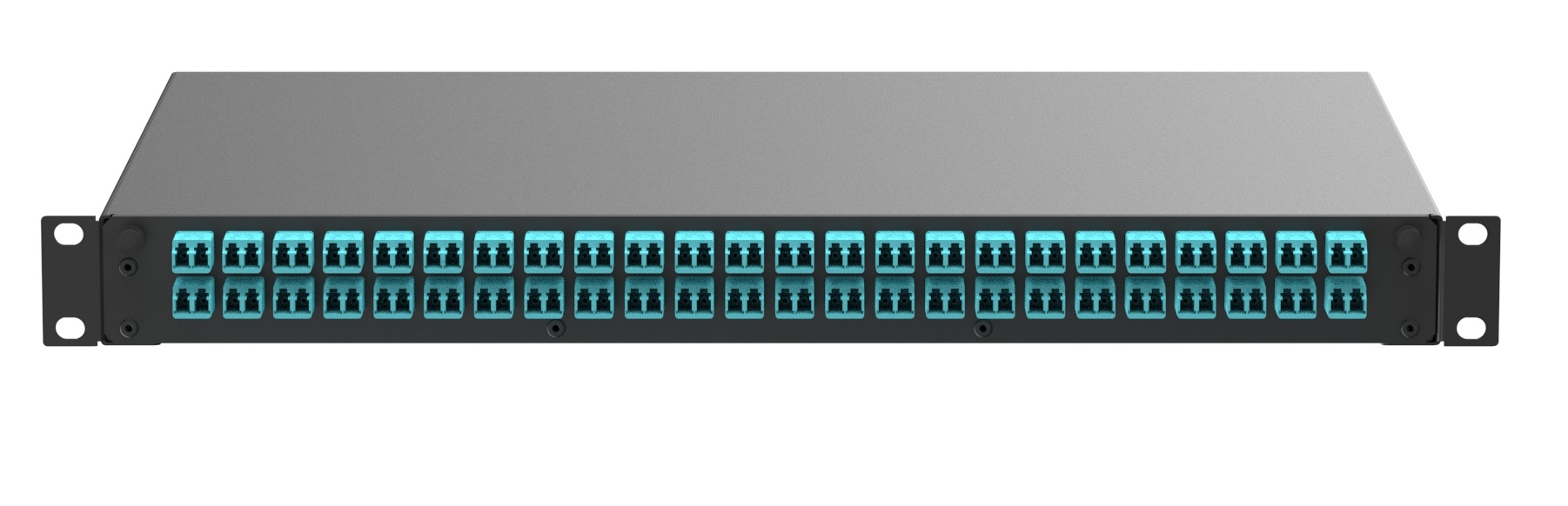

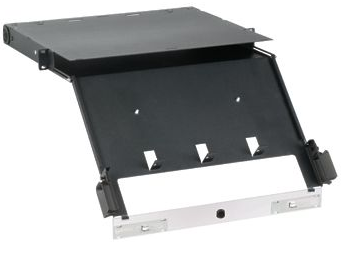

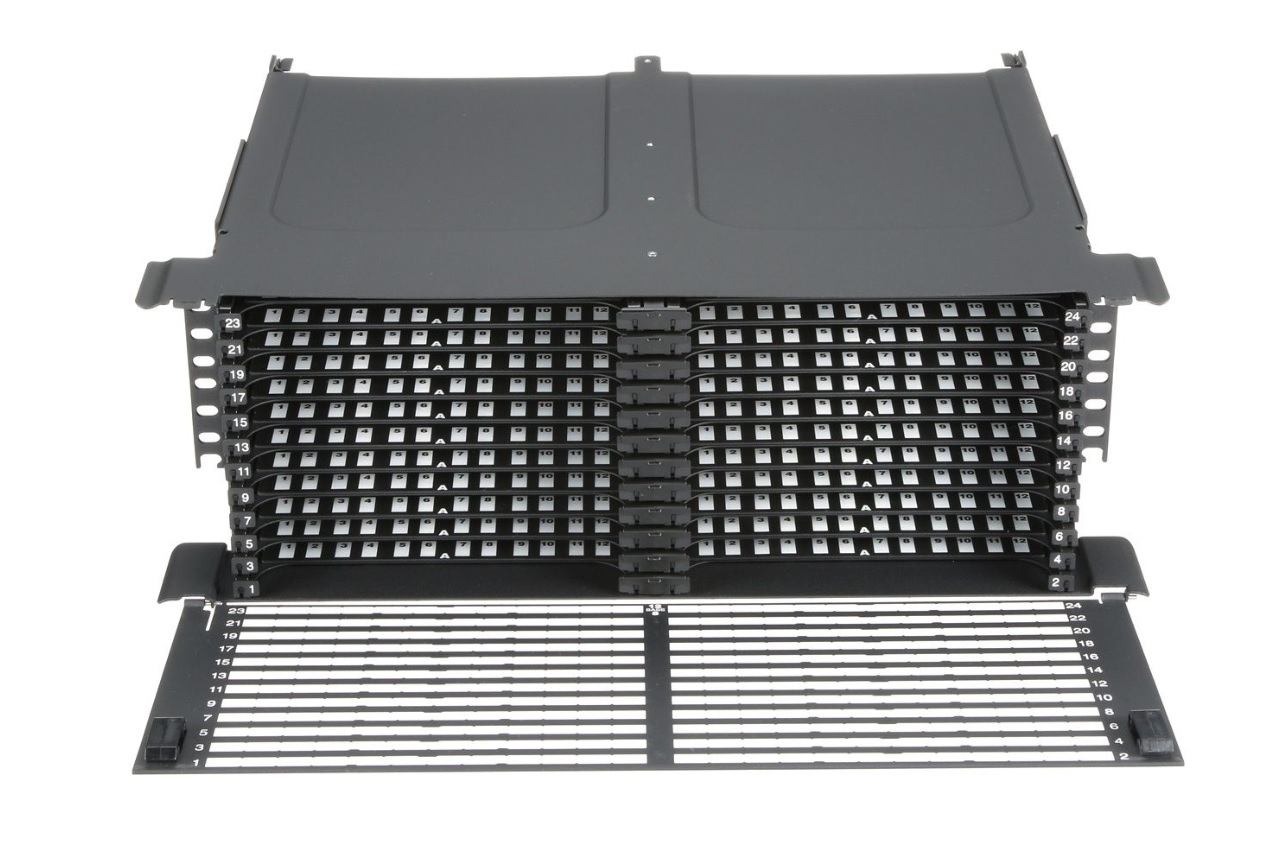

  • Тип монтажа. Патч-панели 19" можно разделит на фиксированные и выдвижные. Первые, для обслуживания необходимо вынимать из монтажного шкафа, это делает их чуть дешевле и менее функциональнее. Второй тип 19” панелей состоит из корпуса, который крепится на 19" направляющие телекоммуникационного шкафа, и внутренней выдвижной частью, где и расположены основные элементы панели. Такую пачт-панель намного удобней обслуживать. Третий тип — это настенный оптические боксы.
  • Тип оптических адаптеров. SC, ST, FC, FC
  • Высота корпуса. Монтажная высота измеряется в U (1 юнит=4,44мм). В зависимости от типа и количества портов панели могут быть 1U, 2U, 4U.
  • Количество портов. от 8 шт. до 96 шт. в одной патч-панели.

Основные комплектующие

  • Кабельный ввод типа PG — предназначен для фиксации оптоволоконного кабеля определенного диаметра на вводе в панель.

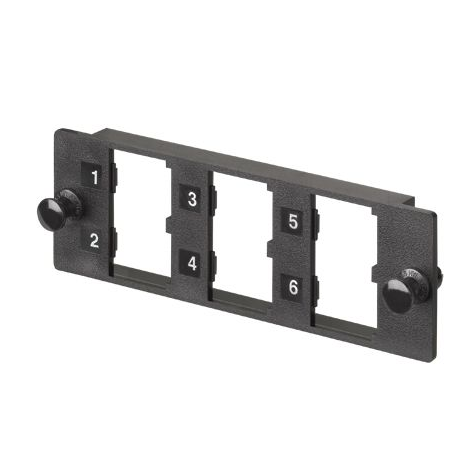

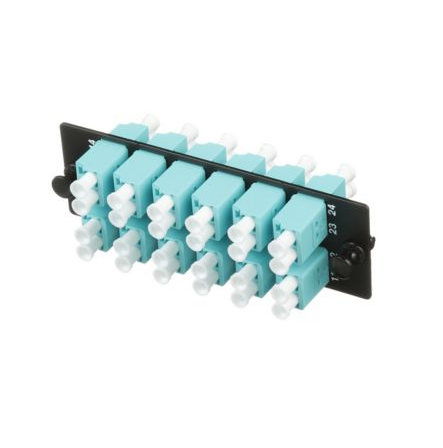

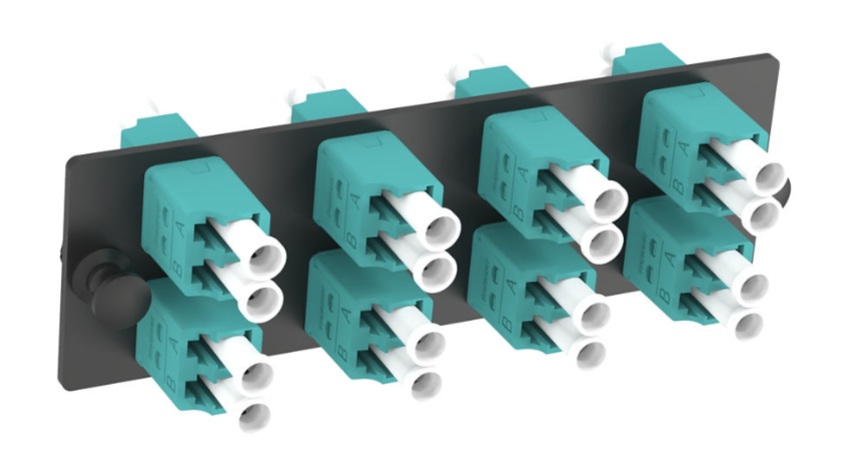

  • Лицевые панели — специальные вставки с местом для установки оптических адаптеров. Как правило в одной патч-панели можно устанавливать лицевые планки разного типа.

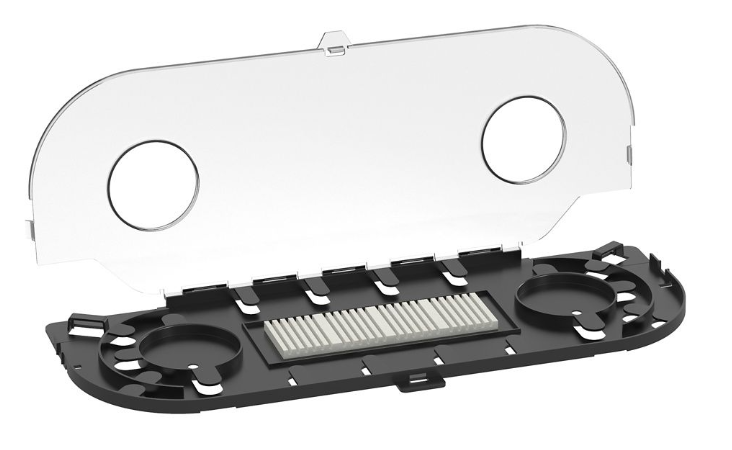

  • Сплайс-кассета — для укладки сваренных волокон внутри патч-панели.
  • Заглушки неиспользованных слотов и отверстий под кабельный ввод.

Компания Мегатрейд предлагает широкий выбор оборудования для построения оптоволоконных сетей и систем связи, поддержку в проектах, помощь в подготовке технических и проектных решений. Обращайтесь к нам через по контактным телефонам, через форму обратной связи, через электронную почту.
