Кабель оптический


Кабель оптический

Большой популярностью в наши дни пользуются волоконно-оптический кабель, который используются не только среди интеграторов и инсталляторов, но и заказчиков. Оптоволоконные решения зачастую используются для построения ЦОД. Многие специалисты при построении систем в офисах и на предприятиях прибегают к комплексному решению, используя для этого медные плюс оптические кабеля.

В течение длительного времени волоконно-оптический кабель является незаменимым инструментом для создания надежных магистральных каналов связи между материками, городами, улицами и домами. Кроме того, они используются для построения сетей, а также сооружений любого масштаба и типологии. На сегодняшний день благодаря оптоволоконному кабелю создаются сети, в которых данные могут передаваться со скоростью до 100 Гбит/секунду.

Основные характеристики

Волоконно-оптический кабель обладает такими характерными особенностями:

  • небольшой вес и объем кабеля;
  • передача информации осуществляется в оптическом диапазоне путем переноса светового потока внутри оптического волокна (перенос сигнала электромагнитного излучения);
  • позволяет создавать длинные магистральные каналы;
  • основа кабеля – стеклянная нить, произведенная из кварцевого стекла;
  • характеризуется высокой степенью защиты от помех;
  • позволяет совмещать в одном кабеле волокна разных типов;
  • высокая пропускная способность;
  • слабое затухание сигнала;
  • в одном кабеле может быть более 200 волокон;
  • не восприимчив к наводкам электромагнитным.

Волоконно-оптический кабель функционирует по так называемому принципу внутреннего отражения. При этом, луч света, направленный в сердцевину отображается многократно от оболочки

Тип волокна

Все оптоволоконные кабеля можно условно разграничить по диаметру. Они делятся на 2 вида:

  • одномодовый;
  • многомодовый.

Как же определить, какой кабель перед Вами? Для этого нужно знать количество мод – основных траекторий распространения импульса при прохождении его сквозь волокно. Одномодовые оптические кабеля характеризуется небольшим количеством мод. Общепринято, что в таком типе кабеля свет распространяется исключительно по единственной траектории, исключая любое влияние со стороны дисперсионных искажений. В одномодовом оптическом кабеле диаметр сердцевины варьируется от 7 до 9 микрон. Чаще всего они используются для построения магистральных каналов на большое расстояние. Многомодовые оптические кабеля, наоборот, характеризуются большим количеством мод. Диаметр сердцевины у них на порядок больше. Поэтому, проходящий через кабель импульс света подвергается дисперсионным искажениям.

Представленная таблица четко отображает важные параметры.

Тип волокна

Сердцевина

Внешняя оболочка

Вторичная оболочка (буфер)

Многомонд(MM)

50мкм

125мкм

900мкм

Многомод(MM)

62,5мкм

125мкм

900мкм

Одномод(SM)

7-10мкм

125мкм

900мкм

Так диаметр внешней оболочки одинаковый у всех типов оптоволоконных кабелей и составляет сто двадцать пять микрометров. Это позволяет использовать при работе с кабелем стандартизованные соединения и разъемы. Достаточно часто для описания кабельной продукции используются такие обозначения, как 62.5/125. В данном случае 62.5 обозначает диаметр волоконной сердцевины, а 125 – диаметр наружной оболочки. Волоконно-оптический кабель, буфер которого равен 900 мкм, используется для прокладки, как внутри помещения, так и снаружи. Смонтировать коннекторы на этот кабель можно непосредственно на самом объекте благодаря пайке или механическому соединению. Инсталляция кабеля с использованием специального клеевого коннектора времени занимает времени намного больше. Связано это со временем его засыхания. Чтобы прошло полное затвердение клея нужно приблизительно четыре часа.

Тип оболочки

Волоконно-оптический кабель в зависимости от того, где он прокладывается, делится по типу своей конструкции на:

  • самонесущий. Такой тип кабеля считается устойчивым к различным электромагнитным воздействиям со стороны. Он предназначается для инсталляции на неподвижных опорах при формировании воздушных линий связи;

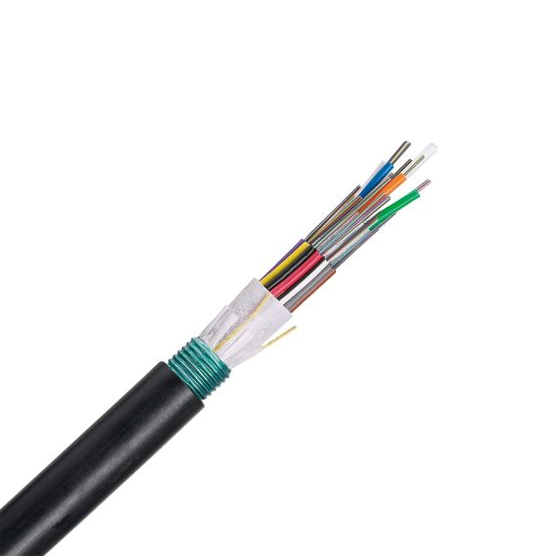

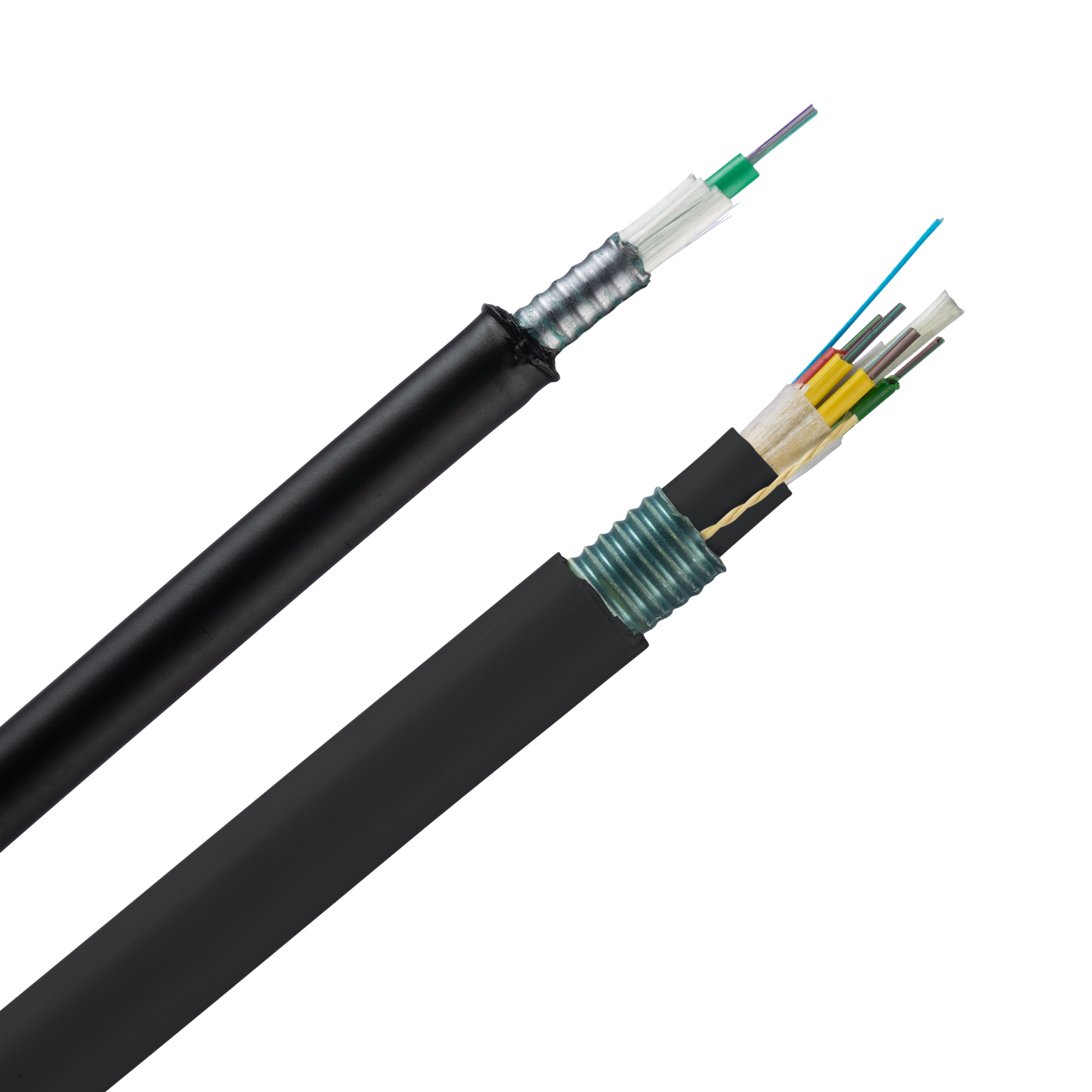

  • бронированный с помощью металлической проволоки. Такой тип кабеля стойкий к различным механическим воздействиям. Зачастую он прокладывается в грунтах, по эстакадам, в открытых траншеях, по мостам и сможет функционировать даже в условиях затопления;

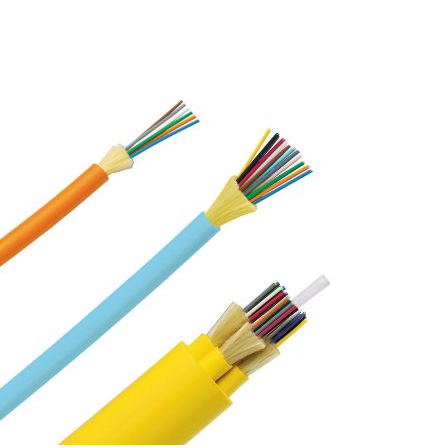

  • распределительный. Такой кабель используется компаниям и фирмами для прокладки локальной сети;

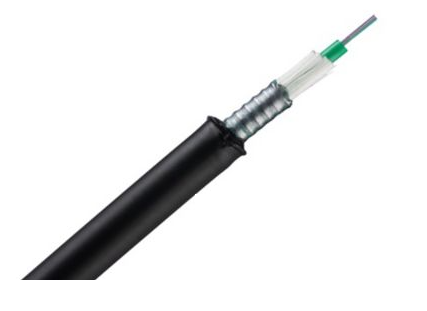

  • бронированный с помощью металлической гофрированной ленты. Используется в местах, где вероятность появления грызунов и затопление на долгий период очень вероятны. Часто такой тип кабеля можно увидеть в кабельной канализации.

Поставка оптоволоконного кабеля в Украине

Компания Мегатрейд – официальный дистрибьютор оптоволоконного кабеля торговых марок Panduit, AMP Netconnect, ASsman, Belden. Мегатрейд обеспечивает доступность кабеля на складе в Киеве, оперативную доставку, комплексную техническую поддержку партнёров в проектах.

По вопросам сотрудничества и по любым техническим аспектам обращайтесь в отдел структурированных кабельных систем по телефону +380 44 538-00-06 и по e-mail scs@megatrade.ua.
