Пигтейл оптический

Скачать прайс

  • Пигтейл AMP SC 50/125 ММ (ОМ2), 1м (95349568-2)
    188грн. Купить

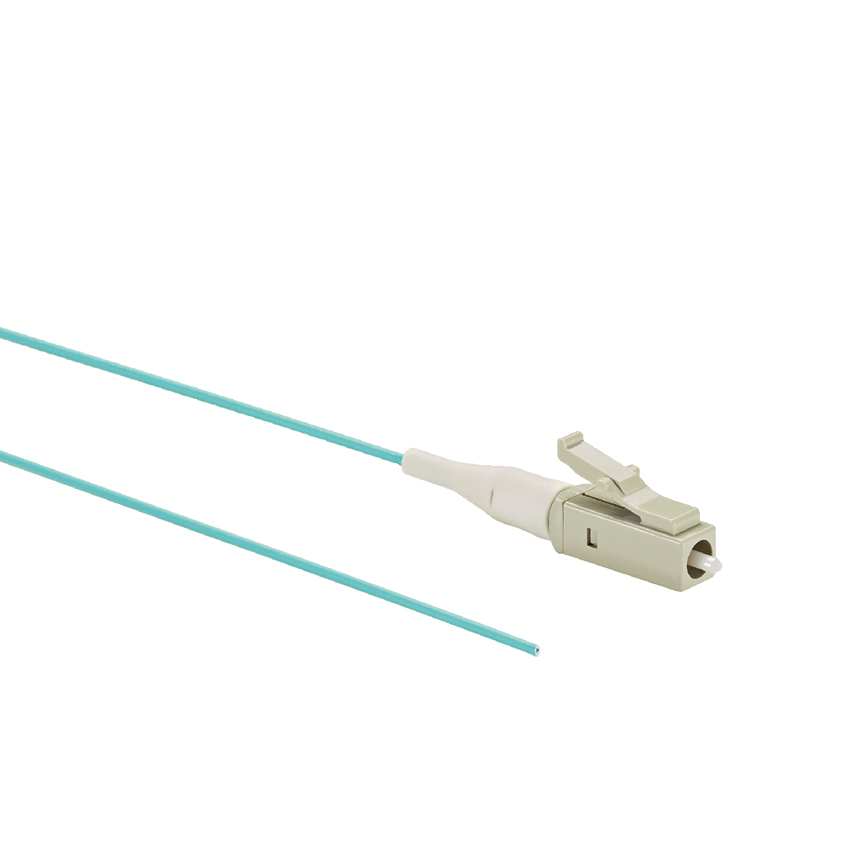

  • Пигтейл LC 50/125 ММ (ОМ2), 2м (6536975-2)
    239грн. Купить
  • Пигтейл AMP LC 50/125 10G ОМ3, 2м (6536966-2)
    264грн. Купить
  • Пигтейл SC 50/125 MM, 1м
    317грн. Купить
  • Пигтейл AMP LC 9/125 ОМ (OS2), 2м (6536880-2)
    321грн. Купить
  • Пигтейл AMP SC 50/125 10G ОМ3, 2м (6536555-2)
    349грн. Купить
  • Пигтейл AMP SC 9/125 ОМ (OS2), 2м (5233582-2)
    362грн. Купить
  • Пигтейл симплекс LC, 50/125 MM, 1м
    578грн. Купить

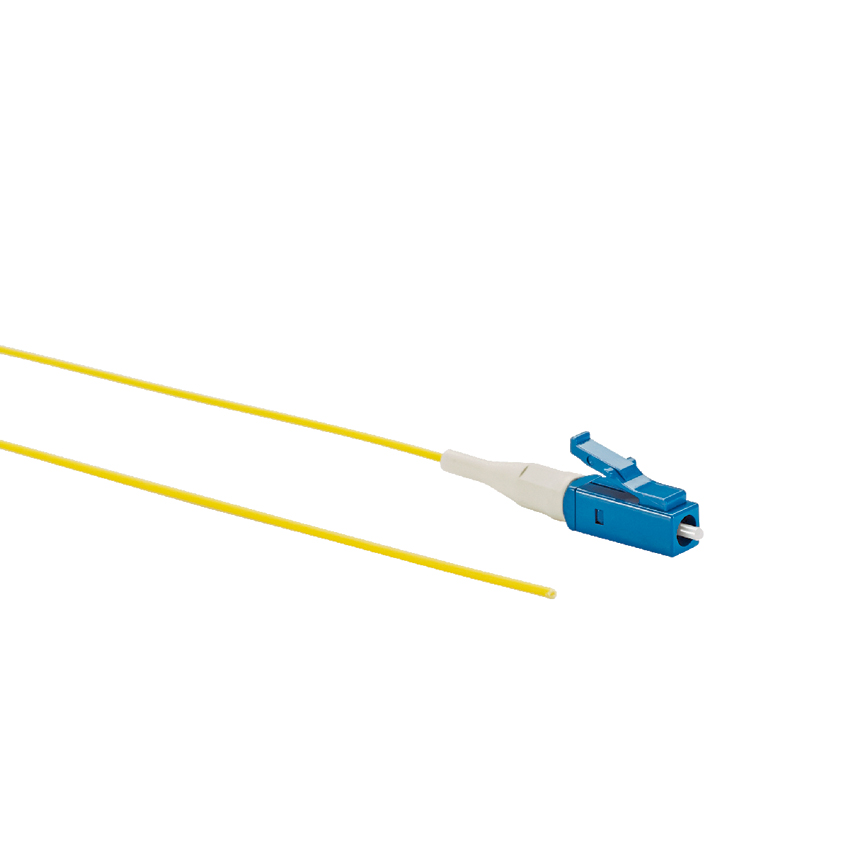

  • Пигтейл LC SM, 9/125, 1м
    737грн. Купить

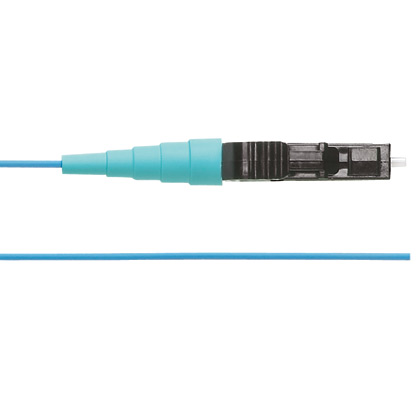

  • Panduit Пигтейл LC, 50/125, 1м
    745грн. Купить
  • Panduit Пигтейл 9/125 FC SM, 1м
    1 232грн. Купить
  • Пігтейл OM2 L, 1м
    244грн.

    Нет в наличии

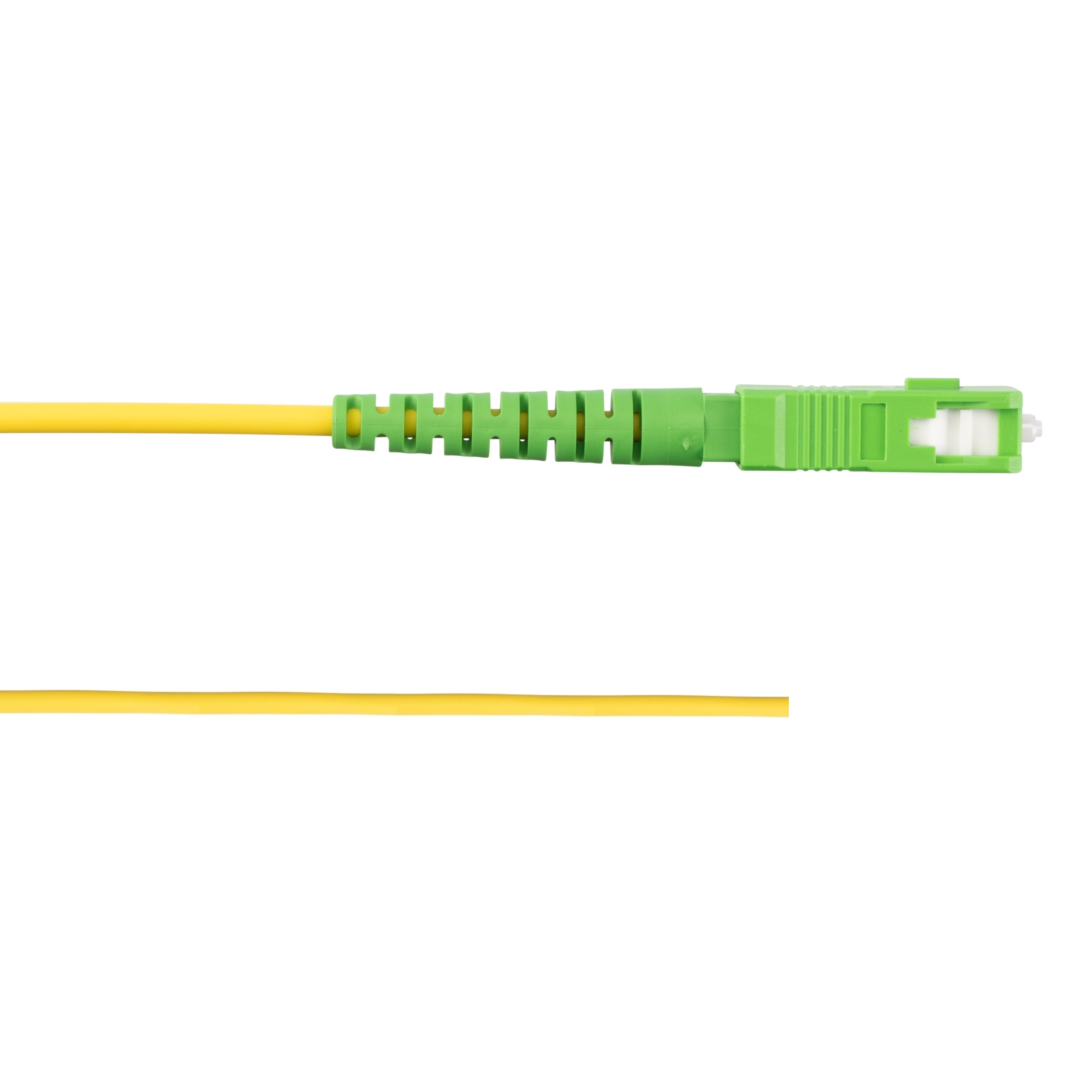

  • Пігтєйл SC OS2, 1м
    269грн.

    Нет в наличии

  • Пигтейл 9/125 SC SM, 1m
    433грн.

    Нет в наличии



Пигтейл оптический

Пигтейл оптический – шнур монтажный в специализированной буферной оболочке (толщина ее составляет 0.9 миллиметра), который зачастую используется для оконцевания волокон способом механического сплайса или сварки. С одной стороны такие изделие оконцовано коннектором.

Однако, как свидетельствуют многочисленные факты, пигтейл можно сделать из обыкновенного кабеля. При этом, обязательно нужно учитывать, что внутри кросса работать удобнее с пигтейлом тонким. Поэтому, буферная оболочка кабеля никогда не должна превышать 0.9 мм. Стандартная длина изделия составляет 1 метр. Чтобы сделать оптичейский пигтейл, необходимо двухметровый оптический кабель оконцевать коннекторами с обеих сторон, сделать тест и далее просто разрезать. Из одного шнура можно одновременно получить 2 оптических пигтейла.

Зачастую пигтейлы используются в оптических кроссах для оконцевании кабеля (оптического). Процесс выглядит подобным образом:

  • в оптическую патч-панель втягивается кабель и разделывается;
  • его волокна подвариваются к имеющимся и подготовленным оптическим монтажным шнурам;
  • с внутренней стороны кросса вставляются пигтейлы (в оптические розетки).

Оптические пигтейлы различаются по типу используемых коннекторов, по типу кабеля и по типу шлифовки самих разъемов. При изготовлении пигтейлов используют одно- или многомодовый кабель. В одномодовом оптическом кабеле диаметр оболочки равен 125 микрометров. Диаметр самого сердечника - 9 мкм. Многомодовый оптический кабель делится на 2 типа:

  • диаметр оболочки, равный 125 мкм, а диаметр сердечника 50 мкм;
  • диаметр оболочки, равный 125 мкм, а диаметр сердечника 62.5 мкм

Кроме того, во время изготовления оптических пигтейлов используются разные коннекторы, отличающиеся друг от друга формой и точностью соединения. Чаще всего используются оптические коннекторы таких типов ST, SC, LC и FC. По способу полировки конца коннекторы делятся на APC, UPC и PC. APC предполагает шлифовку с отклонением в несколько градусов от прямого угла, а UPC – высокочастотная шлифовка торца под прямым углом.

Поставка оптических пигтейлов в Украине

Компания Мегатрейд – крупнейший проектный ИТ дистрибьютор оптических компонентов на производства AMP, Panduit, Assman, Molex. По впросам сотрудничества обращайтесь в отдел продаж компании по телефону +380 44 538-00-06. По любым техническим вопросам пишите на scs@megatrde.ua.
