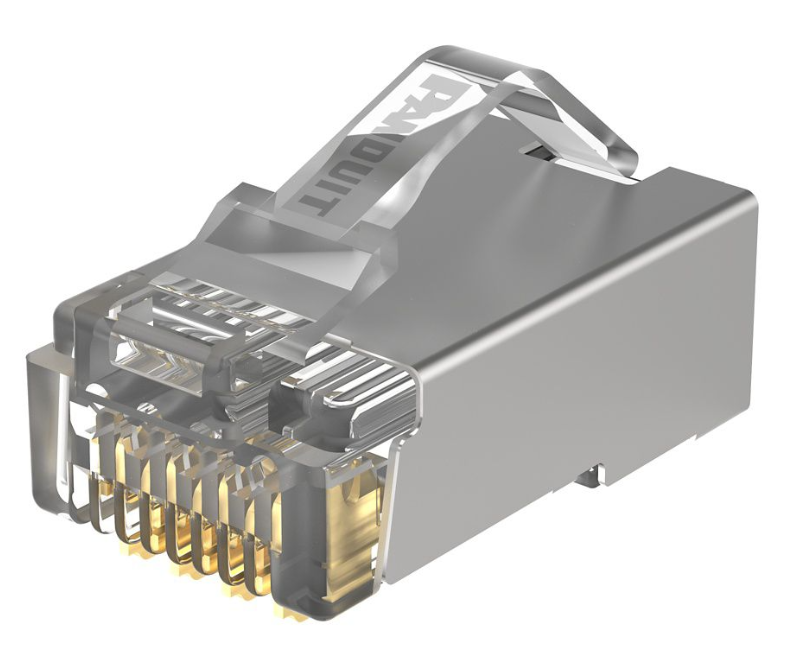

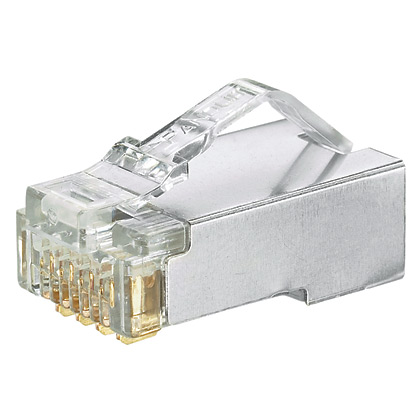

  • Коннектор АМР экранированный 8P STRANDED (под многожильный кабель) уп...
    25.73грн. Купить
  • Коннектор АМР экранированный 8P SOLID (под одножильный кабель) уп. 100...
    26.53грн. Купить

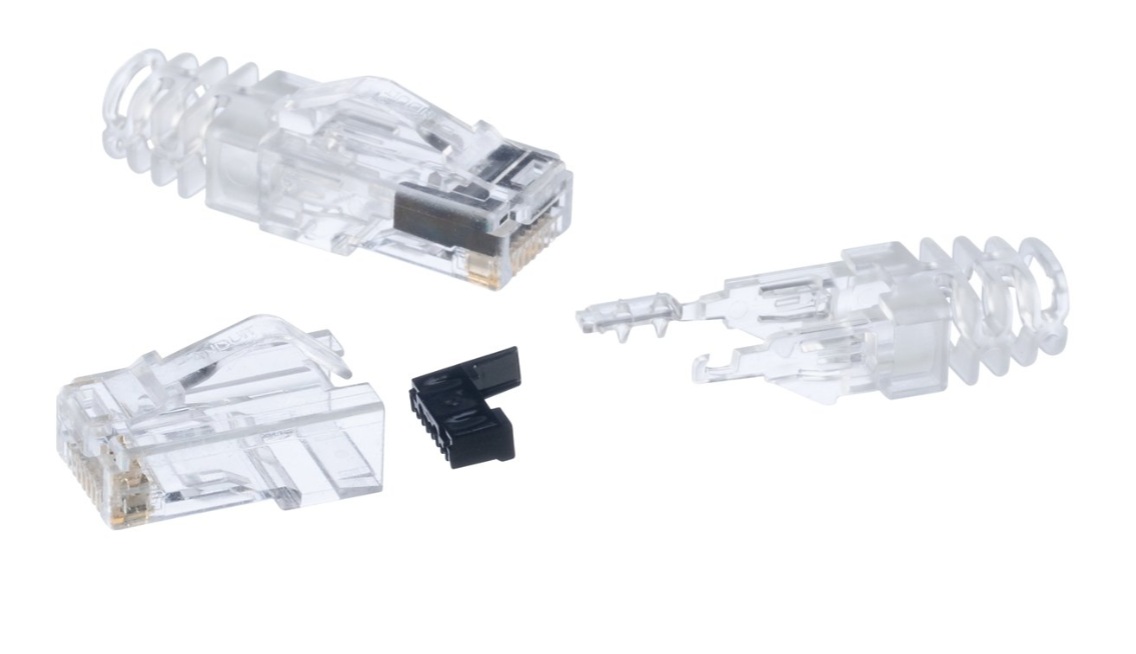

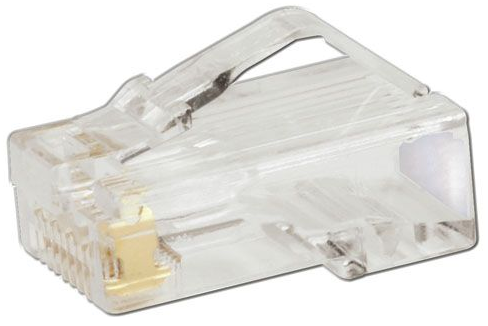

  • 4-х парный коннектор, шт
    26.00грн.

    Нет в наличии



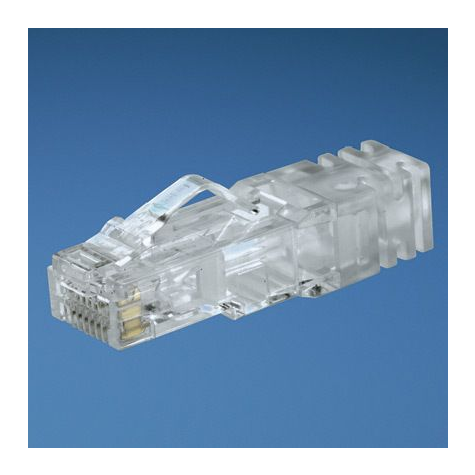

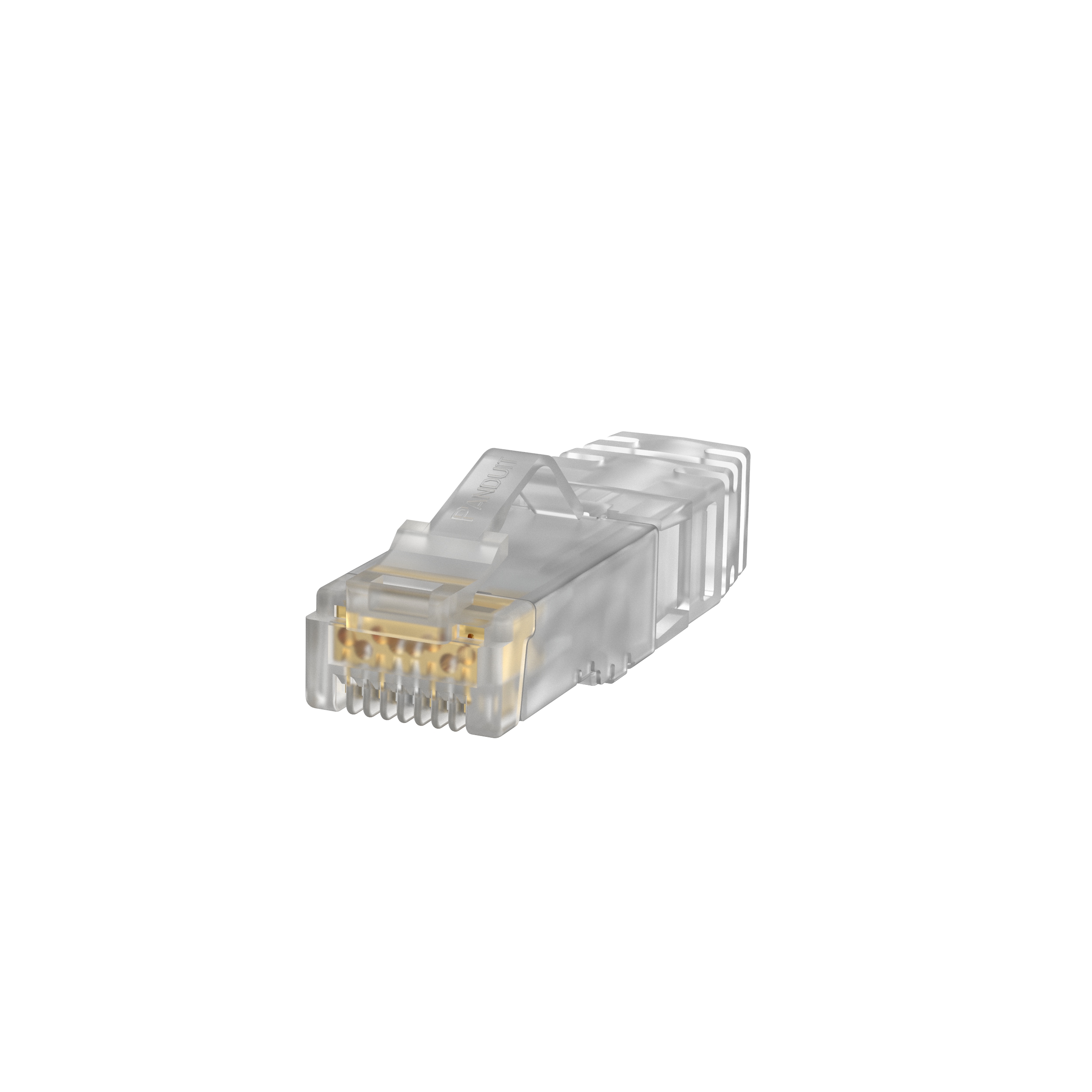

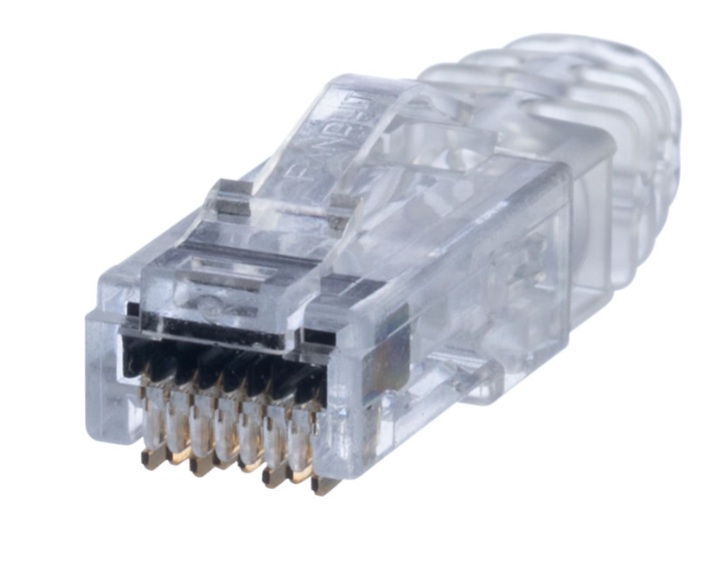

Коннекторы RJ

Обжимные информационные коннекторы RJ-45 как правило применяются для создания коммутационных патч-кордов, а иногда, для создания магистральных линков, применимых для создания двух точек связи, расположенных на удалении.

Какие бывают коннекторы

По размеру коннекторы разделяются на телефонные и компьютерные. Телефонные, в свою очередь, бывают трех типов:

  • RJ-10 – 4P4C (4 контакта, из которых все 4 используются)
  • RJ-11 – 6P4C (6 контактов, 4 из которых используются)
  • RJ-12 – 6P6C (на 6 контактов, все задействованы)

Компьютерные коннекторы существуют одного форм-фактора, а именно RJ-45 8P8C.


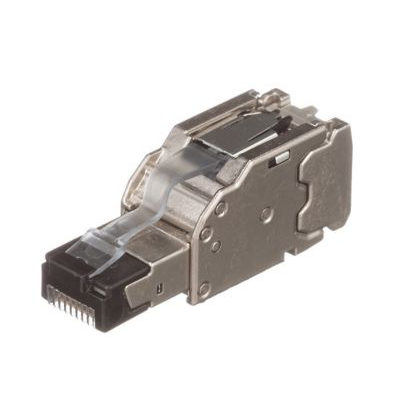

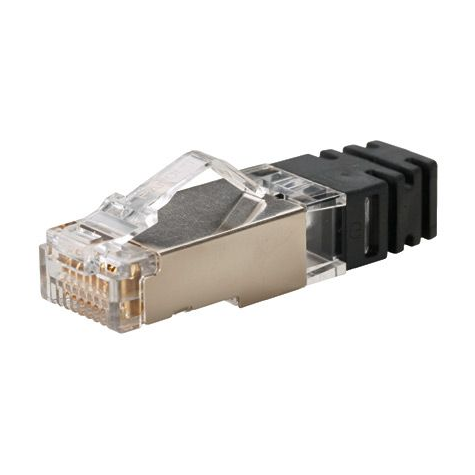

По типу экранирования информационные коннекторы RJ-45 бывают экранированные (FTP) и неэкранированные (UTP). Тот или иной тип подбирается в зависимости от применяемого кабеля витая пара.
По категории системы компьютерные коннекторы бывают: cat 5e, 6, 7.

Специальный инструмент для работы

Для работы с коннекторами используются специальный обжимной инструмент (монтажные клещи).
Место сидения коннектора с кабелем желательно закрыть защитным резиновым колпачком.

Схемы обжима витой пары

Правильно обжать коннекторы на концах кабеля витая пара - задача не сложная, но у новичка может вызвать немалые трудности, если он не совсем понимает основные принципы, которые следует при этом учесть.

Перед обжимом кабеля, вам следует определиться, какой стандарт обжима подходит к вашей ситуации.

Вариант первый: “прямой кабель”. Данный вид обжима применяют в случае необходимости создания “прямого” соединения - провести линию от коммутатора (или концентратора) к конечному пользователю, на его рабочее место.

Второй вариант: “перекрестный кабель” (crossover). Сей вид обжима отличается тем, что контакты с противоположных концов витой пары включаются инверсно по отношению друг к другу. Применяется он в случаях соединения двух однотипных устройств между собой, например компьютеров.

Мы можем рассмотреть оба варианта обжима более подробно при помощи приведенных ниже изображений.

Расположение контактов витой пары на разъеме в первом варианте обжима, в свою очередь, тоже имеет два разных стандарта исполнения. Но, если вы внимательно посмотрите на картинки, физически, контакты разъемов в обеих стандартах подключения соединяются одинаково, только проводки получаются разного цвета, суть же при этом не меняется.

Обжим “Прямого кабеля” по стандарту EIA/TIA-568A:


Обжим “Прямого кабеля” по стандарту EIA/TIA-568B. Именно этот стандарт используется в Украине


На иллюстрации ниже, видно, как следуют витые пары (они соединены) в коннекторе, при прямом подключении.


“Перекрестный кабель” (crossover):


В “перекрестном кабеле”, проводники витой пары, с разных сторон, обжимаются в коннекторах по разному. Заметим однако, что более новые сетевые устройства, имеют функцию определения стандарта обжима подключенного кабеля и автоматически переключаются на соответствующий режим работы. Но в тоже время, несоблюдение хотя бы одного из этих стандартов, может обойтись как минимум в испорченный разьем, потерянное время и нервы.

Как проверить обжатый кабель на работоспособность? Надеяться что все в порядке, руководствуясь исключительно визуальным осмотром обжатого коннектора, бывает не достаточно. При профессиональном подходе, используются кабельные тестеры различного уровня сложности. В простейшем варианте, кабельный тестер - обычная “прозвонка”, проверяющая каждый проводник витой пары на разрыв или замыкание. Более дорогие варианты тестеров, обладают способностью обнаружить практически любые проблемы с кабелем, даже определить его длину и указать расстояние до обрыва, замыкания или расщепления витой пары.

Данные стандарты обжима витой пары, задействуют при прокладке Ethernet соединения скоростью 1 Гбит/с и ниже. Для реализации Ethernet скоростью 1 Гбит/с, используют все четыре витых пары в кабеле. Прокладка Ethernet 100 Мбит/с и ниже, требует использования двух пар проводов (зеленой и оранжевой) из четырех имеющихся в стандартном кабеле. Желающим сэкономить деньги на кабеле, это дает возможность задействовать коричневую и синюю пары проводов для подключения к сети второго рабочего места. Но такая возможность подразумевает включение в схему дополнительных переходников и Y-адаптеров, что отрицательно влияет на скорость и качество работы сети.
