Комутаційні панелі

Патч панель – очень важная составляющая любой структурированной кабельной системы. Данное изделие -  это панель с большим количеством соединительных разъемов (портов, гнезд), которые находятся с лицевой стороны. С обратной (тыльной) - расположены контакты и электрические соединения с разъемами, которые используются для фиксированного соединения с кабелями.
Все патч панели можно классифицировать по таким признакам:

• по экранированию;
• экранированные FTP (используются при построении специальных помехозащищенных компьютерных сетей);
• неэкранированные UTP (используются при коннекте независимых  элементов одной сети, используя кабеля коммутации);
• по способу представления портов;
• одинарные (коммутация осуществляется с помощью коммутационных кабелей: от панели до портов АСО);
• двойные (коммутационные панели используют попарно)
• по составу разъемов;

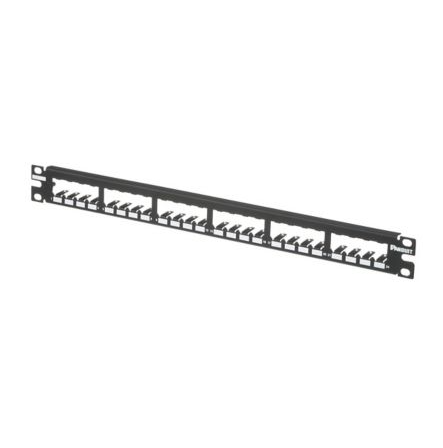

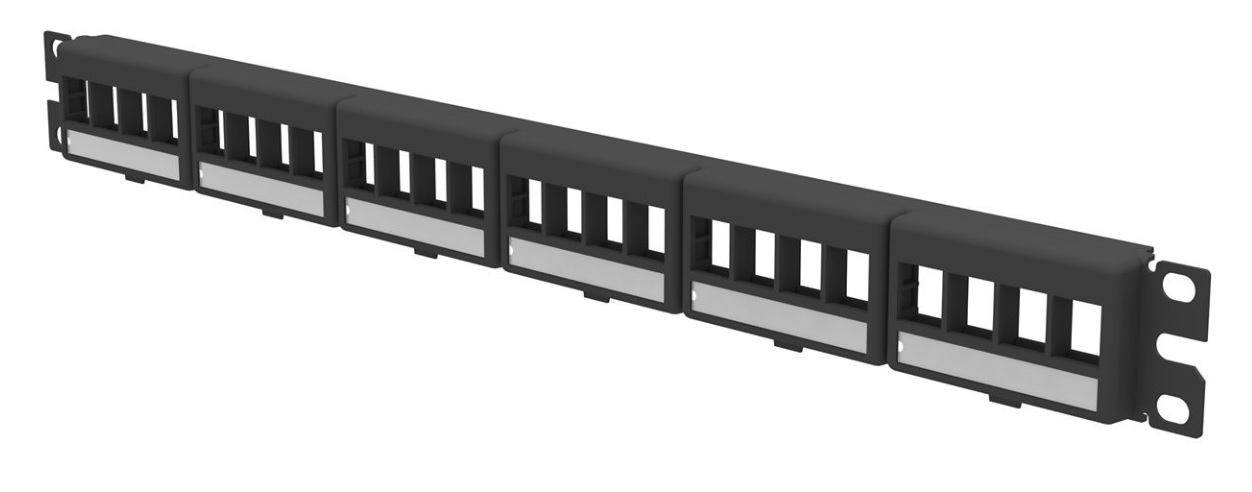

• наборные (конструктивно созданы из специальной рейки для конструктива 19” со специальными отверстиями под модули);

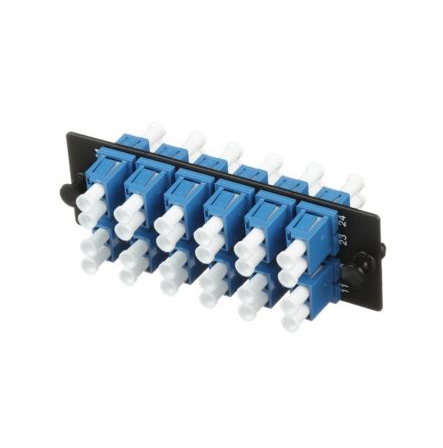

• предустановленные (мультимедийные, медные, волоконно-оптические);
• по количеству портов;
• телефонные (25 и 50 портов);

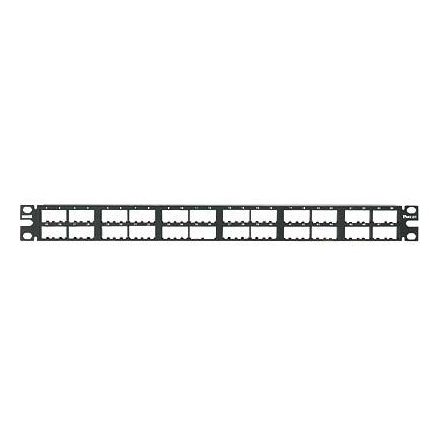

• компьютерные (96, 48, 24 и 12 портов);
• по способу крепления;
• монтируются в стойку – патч панель 19” и 10”;
• инсталлируются в промежуточные конструктивы;

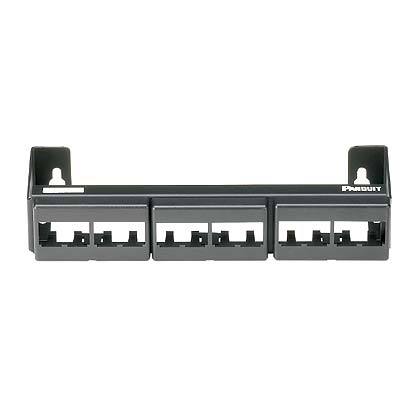

• настенная патч панель;
• по категории;
• 3, 5е, 6, 6a и 7;
• по типу применяемых разъемов;
• патч панели RJ 45 и RJ 12 телефонные (используются для построения городских телефонных сетей);
• панели RJ 45 для компьютерных сетей (используются зачастую в технологиях СКС).

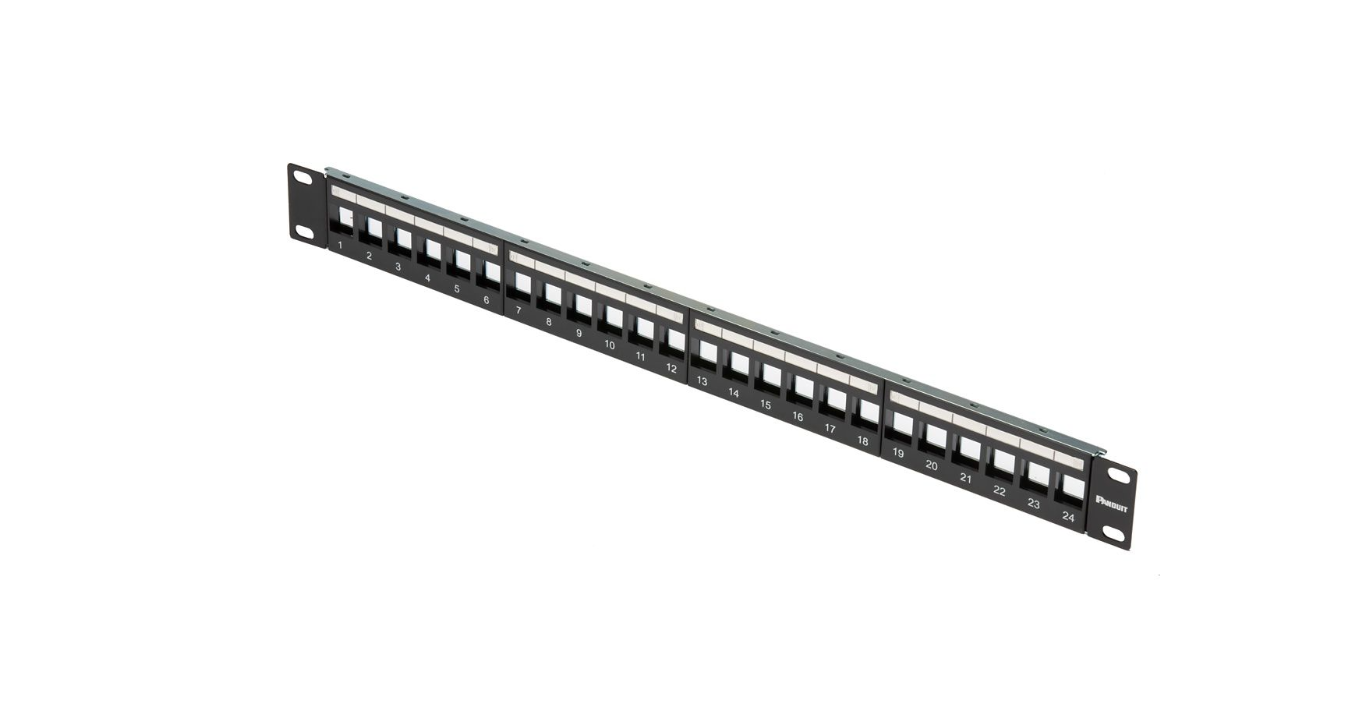

Самым востребованным и наиболее популярным видом патч панелей в современных технологиях СКС по праву можно назвать патч панель 24 портовая, предустановленная , с использованием неэкранированного разъема RJ45, категории 5е или 6.

Компьютерная патч панель использует обычно 4 пары кабеля. В телефонных задействовано – 2 пары. При прокладке СКС порты кабельной сети являются равнозначными. В таком случае, выбирается патч панель, у которой на каждый отдельный порт расшивают  один кабель (четырехпарный).  Осуществляя инсталляцию СКС, рекомендуется использовать специальные кабельные органайзеры. Такие приборы помогут упорядочить все уходящие и подходящие к устройству кабельные жилы.
