VSFF-конектори для директорів SAN Gen7: ключові переваги

За матеріалами panduit.com

У сучасній інфраструктурі ЦОД щільність конекторів — це не додаткова перевага, а одна з найважливіших вимог. Втім, багато клієнтів вважають, що їм у їхніх середовищах не потрібні роз'єми дуже малого формфактора VSFF (Very Small Form Factor, загальна назва класу «дуже маленьких» роз’ємів), оскільки корпуси більшості пристроїв для розподілу оптоволокна забезпечують достатню щільність. Однак значна проблема виникає на кінцевих точках зв'язку, в оптичних трансиверах. Оскільки вимоги до пропускної здатності різко зросли, двоволоконний дуплексний модуль на базі популярних LC-конекторів не завжди може забезпечити швидкість, потрібну для вибагливих мережевих застосунків. Тому постачальники активного обладнання досі прагнуть максимізувати щільність на рівні портів.

Для прикладу, розглянемо варіант Gen7 Storage Area Network (SAN) Director — мережевий комутатор класу «директор» нового покоління, призначений для роботи у високопродуктивних мережах зберігання даних з використанням технології Fibre Channel. Раніше постачальники пропонували високошвидкісне підключення по цій технології зі швидкістю 32 Гбіт/с з дуплексними SFP-трансиверами (LC Small Form Factor Pluggable).

Щоб подвоїти пропускну здатність до 64 ГБ FC, постачальники Gen7 SAN перейшли на пристрої Small Form-Factor Pluggable Double Density (SFP-DD — оптичні трансивери для мереж із високою пропускною здатністю, де два незалежні ряди контактів уможливлюють передачу вдвічі більшої кількості даних, ніж традиційні SFP/SFP+). Це дало змогу розмістити до 64 портів SFP-DD з пропускною здатністю 64 ГБ там, де раніше розташовувалося лише 32 порти SFP-трансиверів на базі LC Duplex з максимальною швидкістю 32Гб.

SFP-DD-трансивер. Фото: Senko Corporation


Коли згодом виробники Gen7 SAN Director застосували роз'єм формату SN® (оптоволоконний роз'єм, розроблений і запатентований компанією Senko, який належить до класу VSFF та використовує два конектори типу LC в одному корпусі, але із значно меншими габаритами), вони отримати 64 роз'єми в тому ж просторі для 32 портів, що був доступний при використанні дуплексних LC SFP-трансиверів. Ця щільність дала власникам SAN Director змогу не тільки подвоїти пропускну здатність Fibre Channel, але й удвічі збільшити щільність портів завдяки роз'єму VSFF.

Наскільки роз'єм VSFF малий?

Отже, постачальники SAN 7-го покоління змогли подвоїти щільність своїх висококласних шасі SAN, коли перейшли на менший роз'єм. Але наскільки цей роз'єм малий? Відповідь ви можете побачити на малюнку.

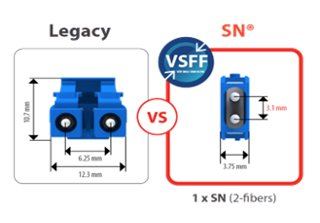

LC Duplex (ліворуч) і SN-конектор (праворуч). Фото: Senko Corporation

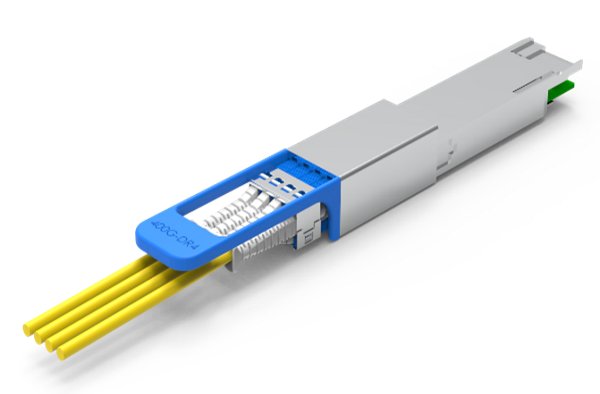

VSFF-конектор утричі менший за розміром, ніж еквівалентний роз'єм 2F Duplex LC. Як видно на малюнку, перехід на трансивер формату Quad Small Form-factor Pluggable (QSFP) дає змогу розмістити чотири роз'єми SN® в одному модулі, що використовується для breakout-застосувань (тобто для поділу високошвидкісного інтерфейсу на кілька низькошвидкісних для більш гнучкої побудови мережі).

Panduit — надійний постачальник структурованих кабельних систем
Клієнти можуть бути впевнені, що рішення, створені Panduit, зроблять перехід на роз'єми VSFF більш м’яким.

Чи завжди менший розмір — це найкращий вибір?

Але чи завжди менший розмір — правильне рішення? Чи буде новий, менший роз'єм у середовищі з уже наявною інфраструктурою працювати з існуючим з’єднанням Duplex LC або крос-з'єднанням? Клієнти, які вже розгорнули структуровані кабельні системи у своєму середовищі, швидко усвідомлять необхідність міграції з роз'ємів SN® назад на Duplex LC, щоб забезпечити можливість підключення будь-де в їхній мережі. Крім того, щільність може ускладнити фізичні операції з вузлом, оскільки він розташований занадто близько до іншого вузла.

Щоб обійти ці проблеми, компанія Panduit створила рішення, що дозволяють легко перетворити вузли на базі SN® на існуючу інфраструктуру Duplex LC. Розробки Panduit також вирішують проблему високої вартості Gen7 SAN, яка робить операції переконфігурації та обслуговування (MAC — moves/add/changes) небажаними, враховуючи щільність і чутливість цінного обладнання.

Panduit пропонує опцію для простого дублювання портів (port-replication) з використанням джгутів/ магістральних кабелів, які конвертують 16 оптичних волокон на 8 пар дуплексних конекторів SN у поєднанні з касетою Jumbo Gen7 на 128 волокон.

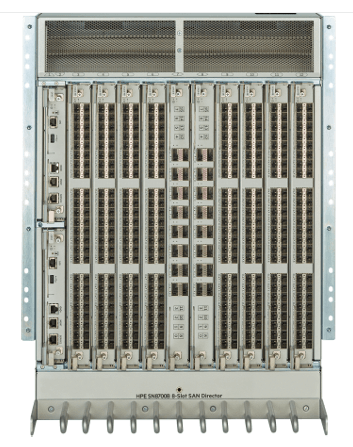

Повністю заповнений корпус X7-8 SAN Director вимагає до 512 двоволоконних SN® збірок. Використання 16 волокон на 8 двоволоконних SN®-збірках Panduit у поєднанні з касетою для реплікації портів зменшує кількість фізичних з'єднань на кінцевому пристрої з 512 до 64. Це економить час і звільняє від головного болю, який викликає управління кабелями, а також додає гнучкості в місцях перехресного з'єднання.

Збільшення щільності портів і подвоєння пропускної здатності

Роз'єми VSFF максимізують щільність портів і подвоюють пропускну здатність за рахунок зменшення розміру конектора. Можливість розмістити максимальну кількість портів на мінімальній площі забезпечує вендорам диференціацію на ринку. Це також вимагає додатково поміркувати про встановлення шасі й розподіл волокон з великими багатолезовими SAN-директорами. Однак з Panduit, що має репутацію надійного постачальника структурованих кабельних систем, клієнти можуть бути впевнені, що завдяки його рішенням перехід на роз'єми VSFF буде більш м’яким і зручним.
