З'єднання без посередників: польові UTP- та STP-роз’єми Panduit® TX6A™ і кабельні системи для швидкого монтажу

У 2018 році Асоціація телекомунікаційної індустрії (ТІА) прийняла нову редакцію Стандарту ANSI/TIA-568.2-D. Зокрема були розширені типи частин СКС, що підлягають тестуванню. Раніше для тестування використовувалися:

• постійна лінія (Jack+Cable+Jack)
• канал (PatchCord+Jack+Cable+Jack+ PatchCord)

Із 2018 року додалась третя модель — MPTL: Jack+Cable+Plug.

Стандарт ANSI/TIA-568.2-D визначає модульний кабель із штекерним роз'ємом (MPTL) як метод підключення горизонтального кабелю, де один кінець закінчується розеткою (jack), а інший — модульною вилкою (plug). Це усуває потребу в патч-корді з боку обладнання, спрощуючи підключення камер, точок доступу та іншого PoE-обладнання.

До сучасних корпоративних кабельних мереж дедалі частіше відносять не лише модульні розетки на робочих місцях, але й стельові та настінні пристрої, які під'єднуються безпосередньо до мереж за допомогою штекерного інтерфейсу, що монтується на місці.

STP (Shielded Twisted Pair) — це екранована вита пара, UTP (Unshielded Twisted Pair) — неекранована. Екранування застосовується для захисту СКС від електромагнітних перешкод.

Конектори від Panduit® TX6A UTP і STP Field Term Plug — це спеціалізовані штекери типу RJ45, які використовуються для підключення мережевих кабелів стандарту Category 6A (Cat 6A), 6 та нижчих. Їхня головна особливість — у конструкції Field Terminable Plug, що перекладається як «конектор для обтискання в польових умовах». Безінструментальне обтискання, яке застосовується зокрема для усіх конекторів Panduit серії TG, стає можливим завдяки унікальному дизайну. Подібні конектори не потребують спеціальних обтискних інструментів і забезпечують швидке й легке з’єднання з кабелем. Підведення кабелю до такого конектора прямо чи під кутом забезпечує значно більше можливостей для підключення до портів пристрою. У разі, коли порт розташований у важкодоступному місці приєднуваного пристрою, використання конекторів Panduit® TX6A стає беззаперечно кращим рішенням.

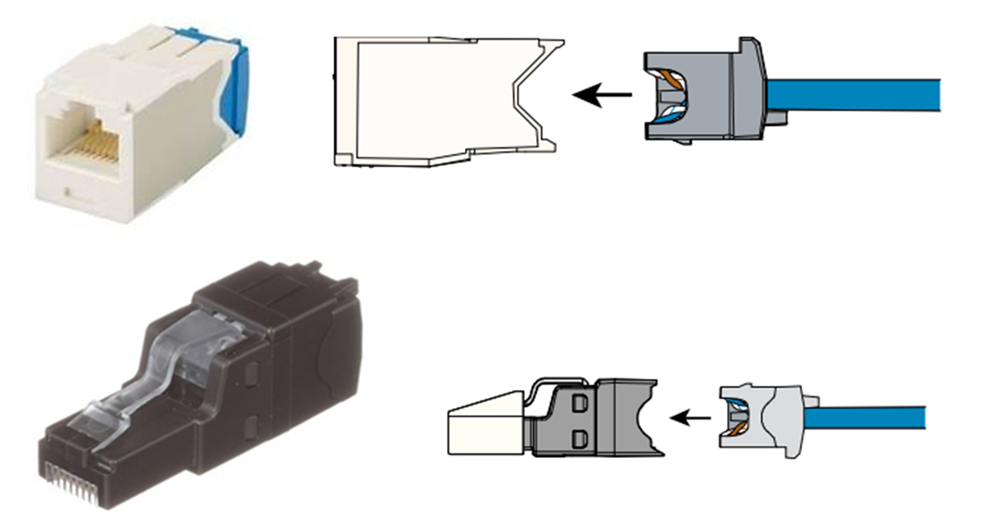

Конектори TX6A від Panduit оброблюються так само, як модулі Panduit серії TG.
Білий конектор зверху — модуль серії TG, чорний нижче — конектор TX6A.


Конструкції TX6A UTP і STP Field Term Plug доволі компактні для розміщення у тому ж просторі, що й традиційні модульні роз’єми. Залежно від способу підведення магістрального кабелю, можна використати прямі чи кутові польові конектори TX6A™. Завдяки цьому вони ідеально підходять для швидкого монтажу безпосередньо на місці встановлення, наприклад, для підключення бездротових точок доступу (Wi-Fi), IP-камер відеоспостереження, систем світлодіодного освітлення, датчиків руху і дисплейних панелей. Розглянемо далі кожен з таких пристроїв.

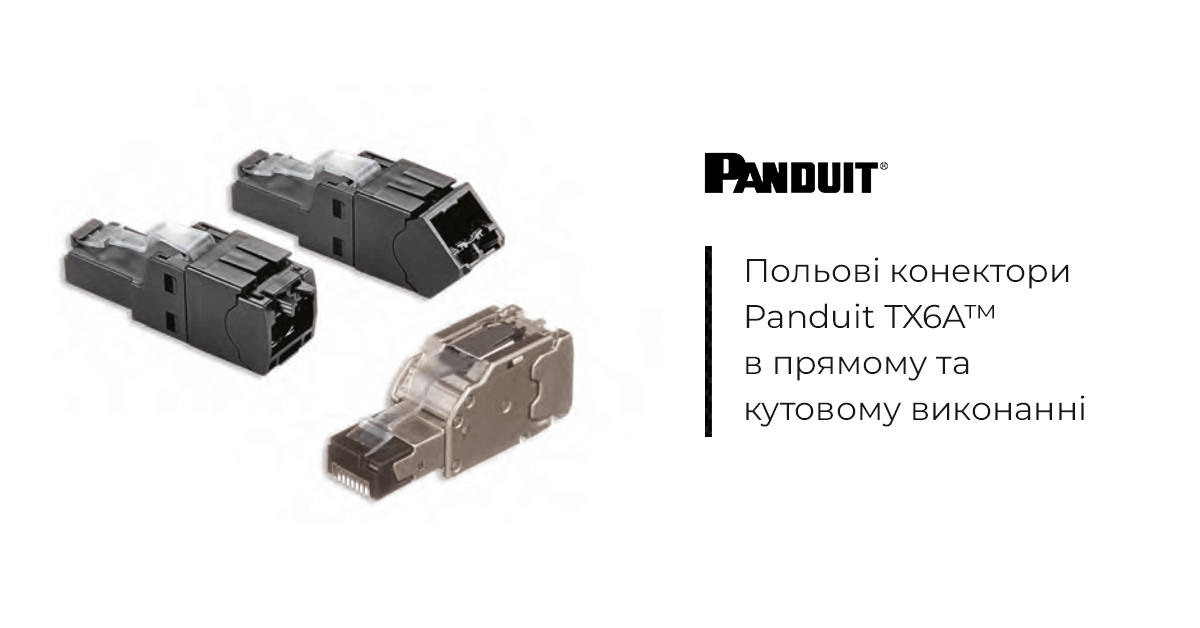

Польові конектори Panduit® TX6A™ UTP і STP
Ідеально підходять для швидкого монтажу безпосередньо на місці встановлення, наприклад, для підключення бездротових точок доступу, IP-камер відеоспостереження тощо.

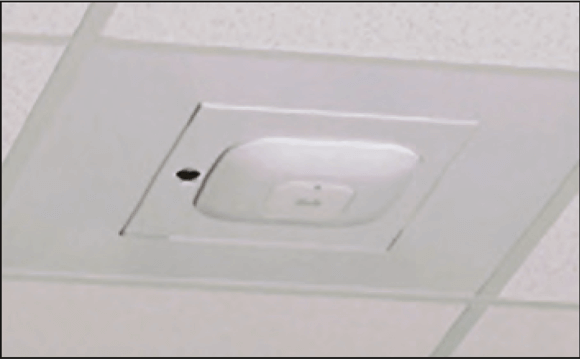

Бездротові точки доступу

Забезпечують покриття Wi-Fi у будівлях і приміщеннях через кабельне підключення до локальної мережі, часто живляться безпосередньо від локальної мережі за допомогою технології Power over Ethernet (PoE). Для гарантованого покриття у великих за площею приміщеннях може використовуватися кілька точок доступу.

Ці пристрої застосовуються в комерційних офісах, роздрібних магазинах, школах, лікарнях, готелях, конференц-центрах, аеропортах, на спортивних майданчиках і скрізь, де потрібне бездротове підключення до інтернету.

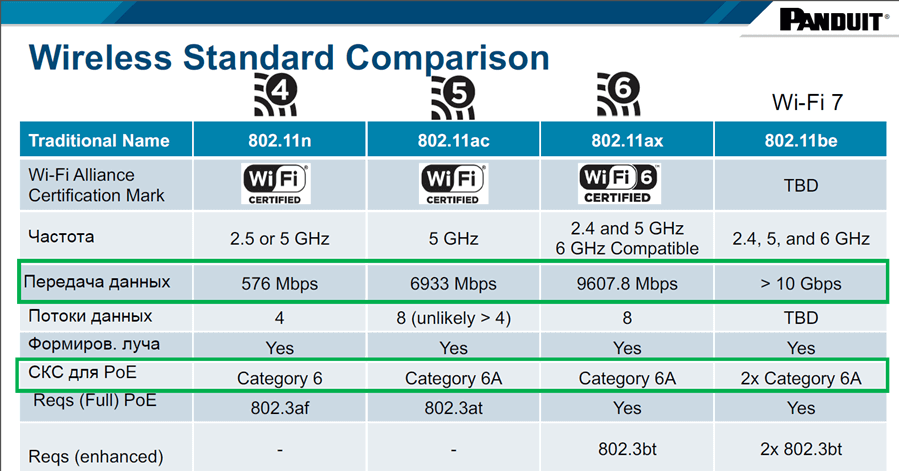

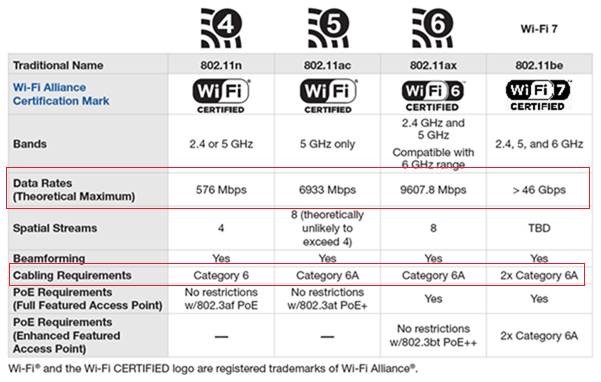

Порівняння бездротових стандартів, 2025 р.

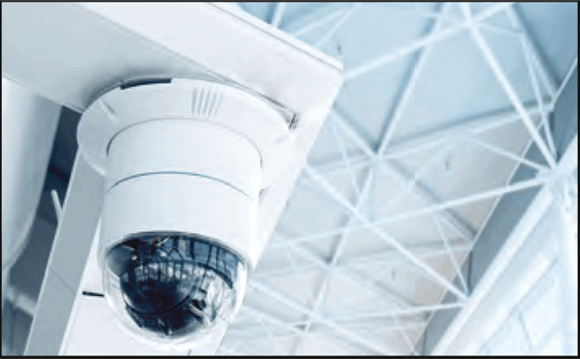

Камери безпеки

Використовуються для моніторингу та запису фізичної активності в приміщенні чи на вулиці, щоб гарантувати безпеку. Новіші камери мають вищу роздільну здатність і розширені можливості панорамування, нахилу та масштабування (PTZ), що уможливлює віддалене ручне керування через мережу. Доволі часто живляться за допомогою технології PoE.

Зазвичай їх розгортають у банках, роздрібних магазинах, школах, комерційних будівлях, на паркінгах і складах.

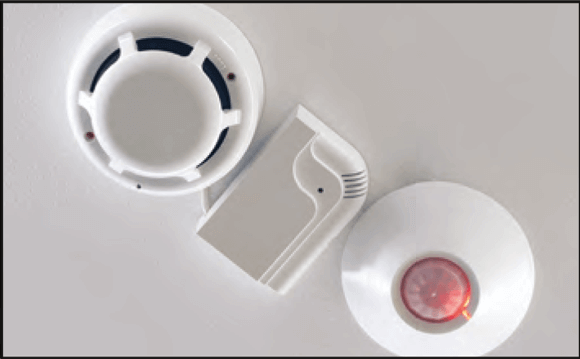

Датчики

Призначені для широкого спектру завдань: детектування руху, присутності людей, вимірювання яскравості або температури. Вони зазвичай інтегровані з іншими пристроями через мережеве підключення для поліпшення роботи систем безпеки, освітлення та опалення/охолодження.

Переважно використовуються в комерційних офісних центрах, торгових приміщеннях, громадських просторах, урядових будівлях, на заводах і складах.

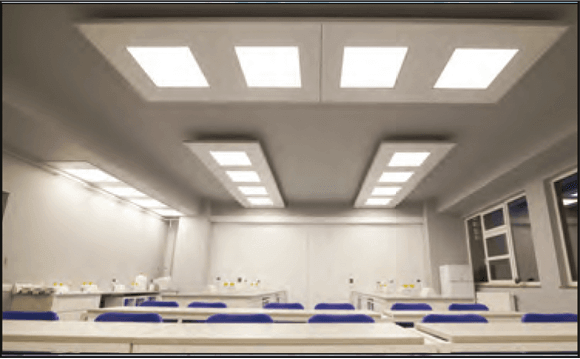

Світлодіодне освітлення

Високоефективне освітлення, яке живиться та керується від мережі, а також перетворюється на інтелектуальне завдяки інтеграції з датчиками, що забезпечує автоматичне вмикання/вимикання і регулювання яскравості залежно від присутності людей або умов зовнішнього освітлення. Може керуватися дистанційно через мережу.

Це один з найновіших пристроїв з мережевим живленням і керуванням, який розгортається в нових офісах, школах і державних установах, на виробництвах і складах.

Контроль доступу

Клавіатури, зчитувачі бейджів або біометричні зчитувачі, що використовуються для контролю доступу до будівель і всередині них. Можуть працювати від PoE, інтегровані з камерами безпеки або датчиками, також підключеними до мережі.

Використовуються в державних установах, комерційних будівлях, науково-дослідних установах, офісах, на заводах тощо.

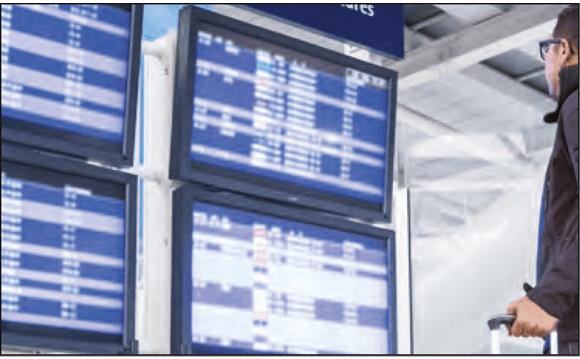

Цифрові дисплеї

Рекламні або інформаційні вивіски в громадських місцях, що відображають контент, переданий через мережу.

Часто монтуються на стелі або стінах у торгових центрах, готелях і конференц-центрах, аеропортах, на спортивних майданчиках і заводах.



Поширені запитання

Які категорії мережевих кабелів підтримує польовий термінальний конектор TX6A™ UTP і STP?
Конектор підтримує мережеві кабелі категорій 6A, 6 та нижчі.

Чи підтримує конектор TX6A™ неекрановані або екрановані кабельні системи?
Відтепер Panduit пропонує замовникам екранований польовий конектор TX6A™ для підтримки екранованих кабельних систем.

Де можна знайти детальні інструкції для польових термінальних роз’ємів TX6A™ UTP і STP?
Інструкції з монтажу та відео доступні на сайті Panduit.com та на Ютуб-каналі Panduit

Чи використовується в приміщеннях конектор TX6A™?
Кабель та конектори у кабельних системах можуть бути трьох видів:
1) для зовнішнього застосування — із захистом від вологи, УФ, броньовані;
2) для приміщень — незаймисті, бездимні (тобто безпечні для людей),
3) універсальні — із захистом та незаймисті.
Конектори TX6A™ призначені тільки для встановлення у приміщеннях.

Який інструмент потрібен для роботи з польовим термінальним конектором TX6A™?

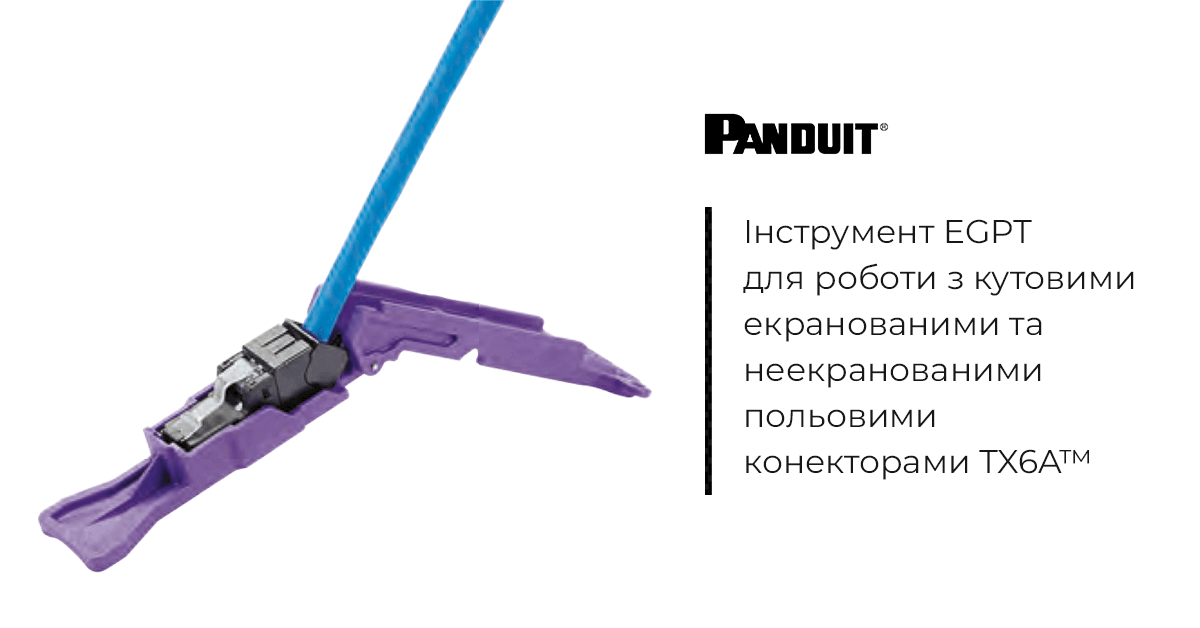

Інструмент EGJT-1 (зелений) підходить для прямих екранованих і неекранованих польових конекторів TX6A™. Новий EGPT (фіолетовий) призначений для кутових екранованих і неекранованих TX6A™.
