Panduit: більше з'єднань на 1 юніт

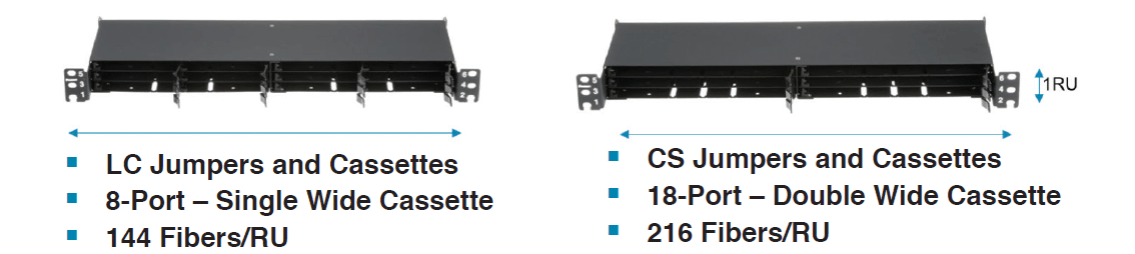

Серед оптичних з’єднань зараз дуже поширені рішення на базі конектора LC. Панель Panduit серії HD-Flex із конекторами LC висотою 1U дає змогу з’єднати 144 оптичних волокна, що дуже непогано. Але після появи нового конектора CS щільність розташування з’єднань зросла ще більше.

Рішення CS на базі тієї ж панелі HD-Flex вирізняється можливістю розмістити в одному юніті 216 з’єднань — це у півтора рази більше, ніж у панелі Panduit HD-Flex з конектором LC.

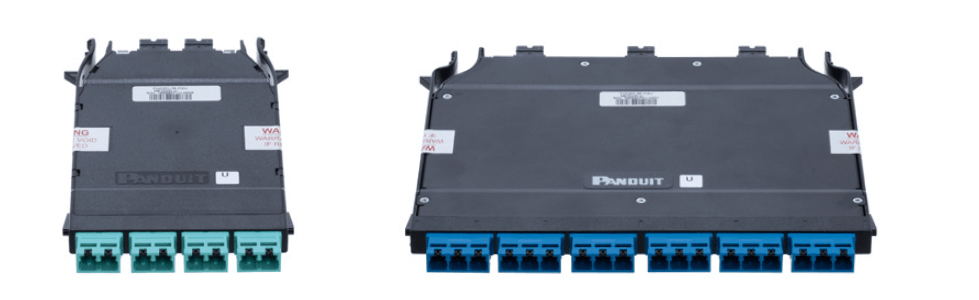

Нижче зображені касети Single Wide та Double Wide форм-фактора. На базі касет 8xCS – 2xMPO12 (або 1хМРО24) щільність портів можна збільшити до 192 оптичних портів в юніті. На базі касет 18xCS – 3xMPO — до 216 портів.

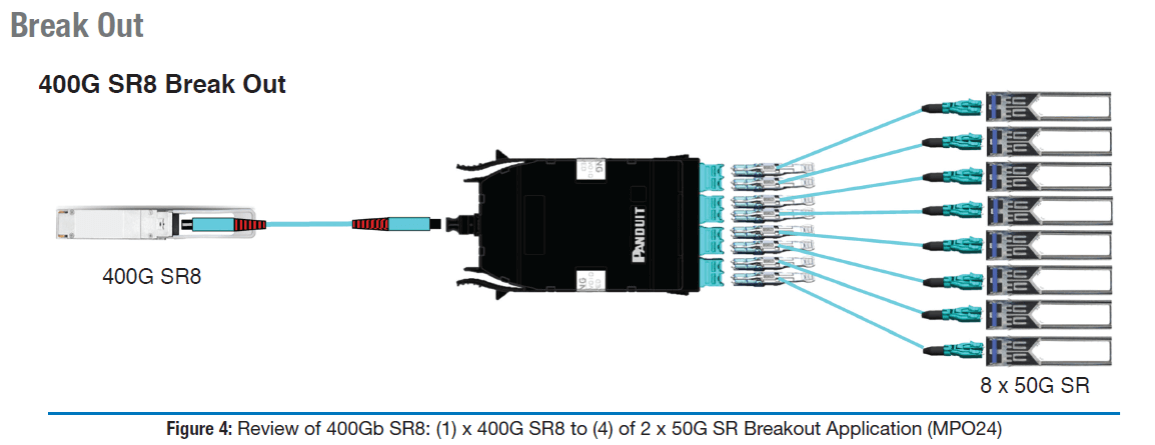

Між комутатором та касетою працює багатожильний патч-корд MPO на 12 або 24 оптичних волокон. Сама ж касета уможливлює розведення більш ємних потоків на поодинокі оптичні пари, які комутуються патч-кордами CS-CS та LC-CS у комутатори нижчих рівнів.

Таким чином потоки 100, 200 та 400 Gb розходяться на 8 модулів по 25Gb або 50Gb.





Це рішення підходить для ядра інфраструктури компанії, що міститься у корпоративному центрі обробки даних (ЦОД). Або для комерційного дата-центру, де оренда одного юніту може коштувати 35 000 – 40 000 грн на рік.

Отже, достатньо замінити касети в панелі HD-Flex, і ущільнення оптичних портів перестає бути болючою проблемою.

Консультації та відповіді на будь-які питання про те, що до чого кріпиться, як підключається і куди вміщується нададуть консультанти відділу СКС Мегатрейд: scs@megatrade.ua
