Комутаційні кабелі 28AWG: переваги та особливості використання
Комутаційні кабелі 28AWG: переваги та особливості використання
Компактні кабельні рішення від Panduit заощаджують цінну площу в телекомунікаційних приміщеннях і серверних, завдяки чому постає можливість розгорнути там іще більше систем і сервісів.
Невеликі, щільно заповнені обладнанням телекомунікаційні приміщення — це реальність багатьох бізнесів. Використання тонших комутаційних шнурів дає змогу зменшити діаметр кабельних джгутів як у кабельних організаторах, так і в бічних нішах шаф, крім того, підключені до портів активного обладнання тонкі шнури відкривають більший візуальний доступ до індикації статусу й нумерації портів.
28-AWG — це тонкий провід, завдяки якому виготовлені з нього кабелі мають значно менший діаметр, що дуже зручно для використання в умовах обмеженого простору, наприклад у щільних комутаційних панелях або портах комутатора, а також у випадках, коли в ролі зони комутації використовують шафи 600 мм завширшки.
Комутаційні шнури 28-AWG в Україні та в усьому світі почали використовуватися у 2017-2018 роках. Вперше випущений ще 1991 року, стандарт TIA-568 встановив 100-метрову максимальну довжину каналу з кабелю та комутаційних шнурів. Однак, починаючи з 1990-х років, у власників офісних приміщень і ЦОД виникло багато запитів на рішення, які не потребують 100-метрового каналу передачі даних на базі витої пари, але водночас зберігають чутливість до товщини кабелю. Саме вони змусили галузь розглянути інші способи вирішення критично важливих проблем простору в комутаційних приміщеннях і ЦОД.
Переваги збільшення простору між кабелями:

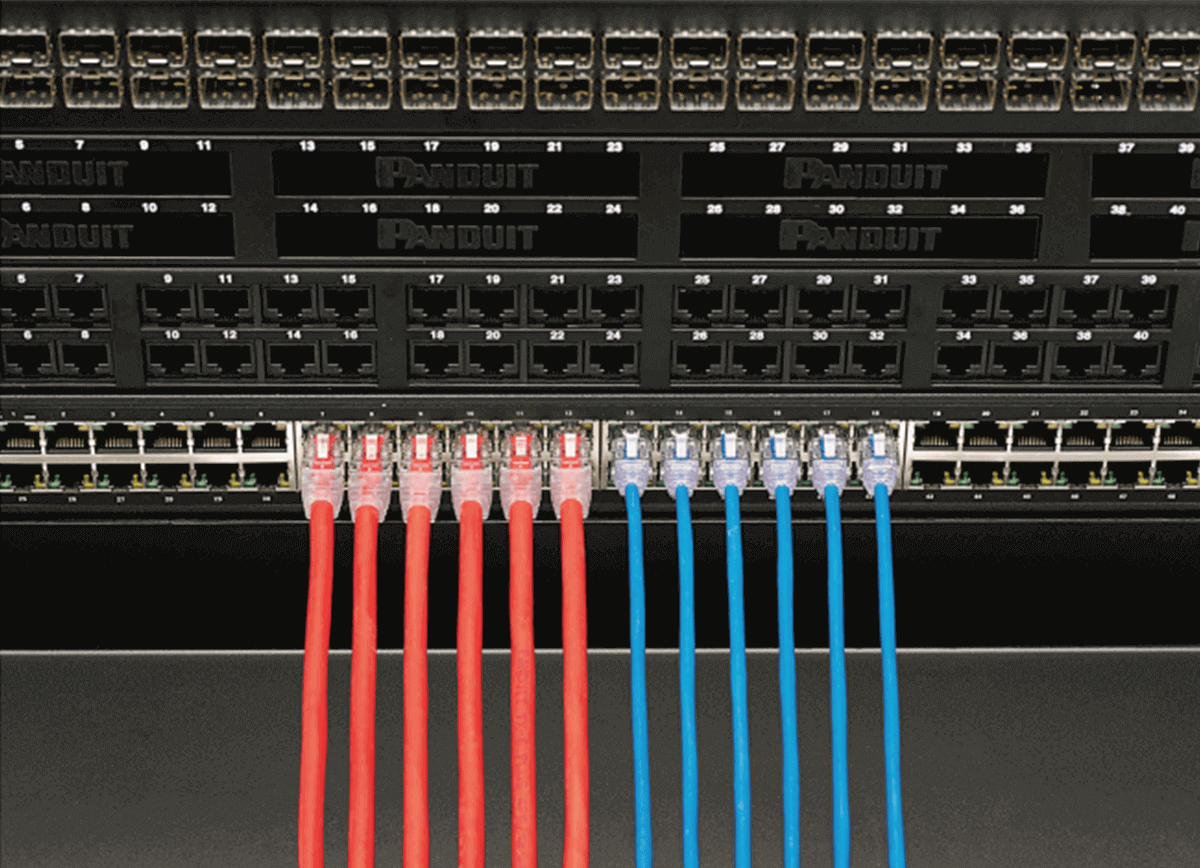

Підпис до фото. Червоні кабелі категорії 6 ліворуч містять проводи 26-AWG, а сині — проводи 28-AWG. Зовнішній діаметр червоного кабелю дорівнює 5,969 мм, а синього — 3,81 мм, або на 41% менше. Ця різниця в розмірах надає кілька переваг в управлінні кабелями в телекомунікаційних приміщеннях і дата-центрах.
Зверніться до менеджера з рішень Panduit в компанії «Мегатрейд» або подивіться відеопрезентацію нижче, щоб дізнатися більше про те, як комутаційні кабелі 28-AWG допоможуть максимально ефективно використати простір у вашому телекомунікаційному приміщенні:
Що таке AWG?
AWG (American Wire Gauge) — це стандартизована система вимірювання діаметра електричних проводів у США та інших країнах. Що більше число AWG, то менший діаметр і, відповідно, — тонший провід.28-AWG — це тонкий провід, завдяки якому виготовлені з нього кабелі мають значно менший діаметр, що дуже зручно для використання в умовах обмеженого простору, наприклад у щільних комутаційних панелях або портах комутатора, а також у випадках, коли в ролі зони комутації використовують шафи 600 мм завширшки.
Варто пам’ятати: у ЦОД групи вузьких 600 мм серверних шаф має супроводжуватися широкою (800 мм чи більше) комутаційною шафою зі збільшеним бічним простором для вертикальних кабельних організаторів і для місць укладання запасів кабелюБільшість комутаційних шнурів, які зараз використосуються в телекомунікаційних приміщеннях, виготовлені з мідних проводів 24-AWG. Зовнішній діаметр типового кабелю категорії 5Е — близько 5,5 мм, категорії 6 та 6A — близько 6 мм та 7 мм, відповідно. Однак кабелі, в яких використовуються мідні проводи 28-AWG, тонші приблизно на 40-45%. Отже використання кабелів 28-AWG замість 24-AWG кардинально зменшує розмір кабелю.
Комутаційні шнури 28-AWG в Україні та в усьому світі почали використовуватися у 2017-2018 роках. Вперше випущений ще 1991 року, стандарт TIA-568 встановив 100-метрову максимальну довжину каналу з кабелю та комутаційних шнурів. Однак, починаючи з 1990-х років, у власників офісних приміщень і ЦОД виникло багато запитів на рішення, які не потребують 100-метрового каналу передачі даних на базі витої пари, але водночас зберігають чутливість до товщини кабелю. Саме вони змусили галузь розглянути інші способи вирішення критично важливих проблем простору в комутаційних приміщеннях і ЦОД.
Як заощадити місце й гроші?
Розгляньмо приклад використання типового вертикального кабельного організатора розміром 100х110мм, який вміщує 213 кабелів 24-AWG категорії 6 при 50-відсотковому коефіцієнті заповнення. Той же кабельний організатор в аналогічних умовах може вмістити 523 кабелі 28-AWG, тобто в 2,5 рази більше.Переваги збільшення простору між кабелями:
- краща видимість номерів портів і LED-індикаторів, особливо на панелях високої щільності;
- полегшене керування кабелями, оскільки є простір для доступу до штекера, а також місце для прокладання кабелів;
- більше простору для охолоджуючого повітря, що важливо для великих шасі;
- більше кабелів в одному лотку;
- висока щільність комутаційних панелей дає змогу розмістити більше з’єднань в одній стійці з використанням комутаційних шнурів меншої довжини.
Підпис до фото. Червоні кабелі категорії 6 ліворуч містять проводи 26-AWG, а сині — проводи 28-AWG. Зовнішній діаметр червоного кабелю дорівнює 5,969 мм, а синього — 3,81 мм, або на 41% менше. Ця різниця в розмірах надає кілька переваг в управлінні кабелями в телекомунікаційних приміщеннях і дата-центрах.
Що обмежує застосування 28-AWG?

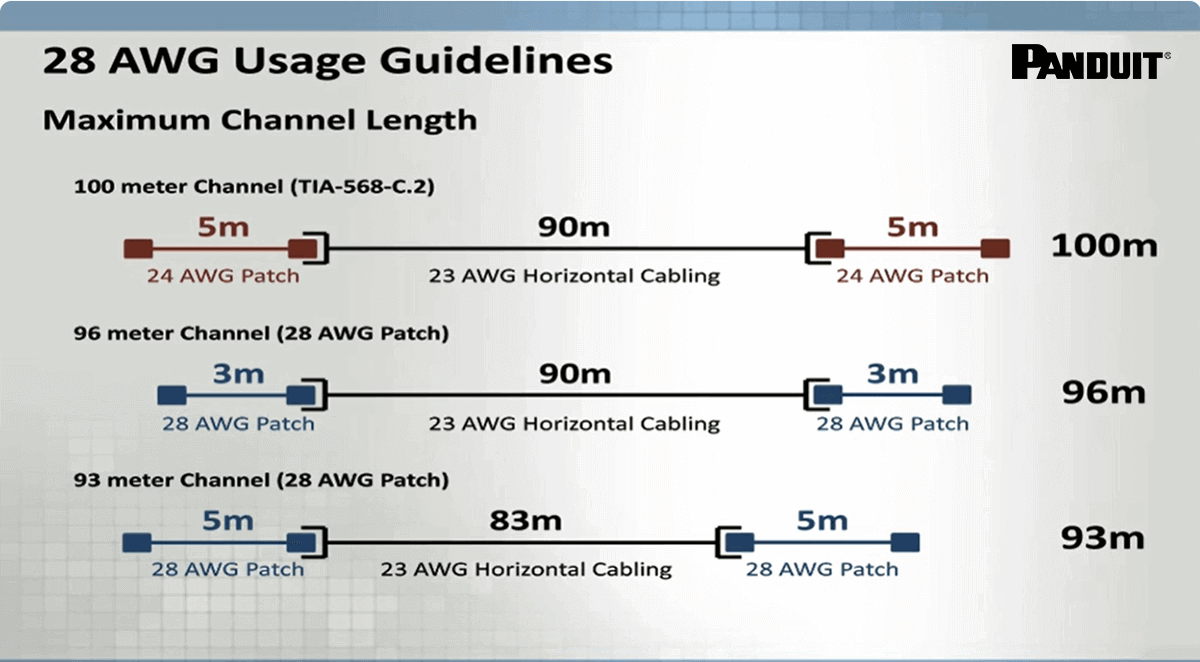

Є кілька обмежень щодо використання кабелю 28-AWG. Насамперед він не відповідає стандартам TIA. Розмір жили у 28-AWG виходить за межі діапазону (від 22 AWG до 26 AWG), зазначеного в ANSI/TIA-568-C.2. Крім того, кабель 28-AWG не підтримує повного 100-метрового каналу, що теж є вимогою стандарту. Тобто якщо взяти магістральний стандартний кабель і 2 комутаційні шнури 28-AWG, то канал не має перевищувати 96 м.А як щодо PoE?
Кабелі на основі проводів 28-AWG можуть підтримувати потужність до 300 Вт, що є перевищенням наявних на сьогодні типів PoE. Однак при використанні кабелів 28-AWG і PoE слід пам’ятати про максимальну кількість проводів, які можна об’єднати в пучок, щоб не перевищити рекомендованого максимального підвищення температури на 15°С. Для цього кабелі слід групувати в пучки меншого розміру, наприклад по 24 або 48 у кожному.Що в підсумку?
Комутаційний шнур 28-AWG рекомендується використовувати в ситуаціях, коли:- треба звільнити переповнені магістралі або організатори в ЦОД,
- потрібно розмістити більшу кількість портів в одній шафі (наприклад у нових конфігураціях) в офісі або ЦОД,
- прийнятною є довжина каналу менше 96 метрів.
Зверніться до менеджера з рішень Panduit в компанії «Мегатрейд» або подивіться відеопрезентацію нижче, щоб дізнатися більше про те, як комутаційні кабелі 28-AWG допоможуть максимально ефективно використати простір у вашому телекомунікаційному приміщенні:
