Компанія Panduit — один з лідерів ринку високоякісних рішень для електричної та мережевої інфраструктури — представила конектор для волоконно-оптичних кабелів зі зварювальним з'єднанням OmniSplice, що розроблений з акцентом на ефективність і якість.
Panduit OmniSplice забезпечує швидке та надійне з’єднання волоконно-оптичних кабелів. Цей конектор сумісний з розповсюдженими на ринку апаратами для зварювання, а це означає, що достатньо придбати тримач (адаптер) для вже наявної моделі зварювального апарату.
Конектори OmniSplice — це спеціальні елементи для з’єднання волоконно-оптичних кабелів, які використовують технологію fusion splicing для зварювання оптичного волокна просто всередині конектора. Їх застосовують у мережах дата-центрів, корпоративних локальних мережах і телеком-інфраструктурі. Переваги технології полягають у тому, що місце зварювання захищене корпусом самого конектора, а на його встановлення потрібно менше 2 хвилин. Крім того, ця технологія вирізняється низькими втратами сигналу — insertion loss може бути нижчим за 0,10 dB, що важливо для високошвидкісних мереж.

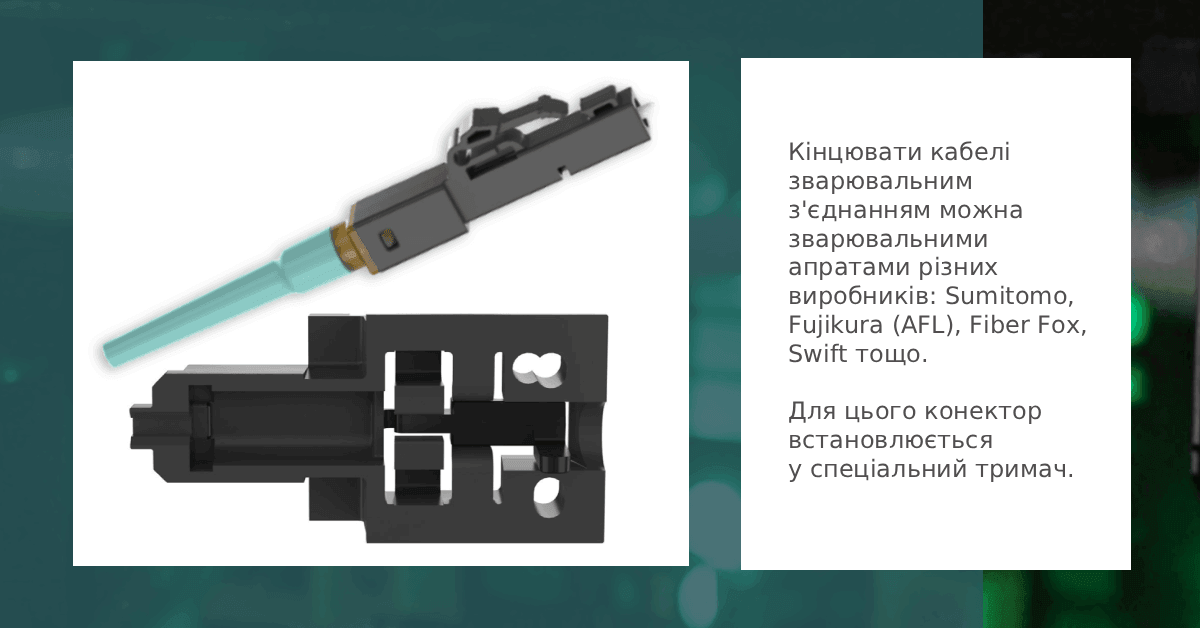

Рис. 1. Для зварювання конектор встановлюється у спеціальний тримач.
Із OmniSplice процес з’єднання зводиться до 4 дій монтажника:
- Підготувати волокно кабелю.
- Установити тримач у зварювальний апарат і вкласти в нього конектор OmniSplice.
- Зварити волокно всередині конектора зварювальним апаратом.
- Закрити корпус. Конектор готовий до підключення.

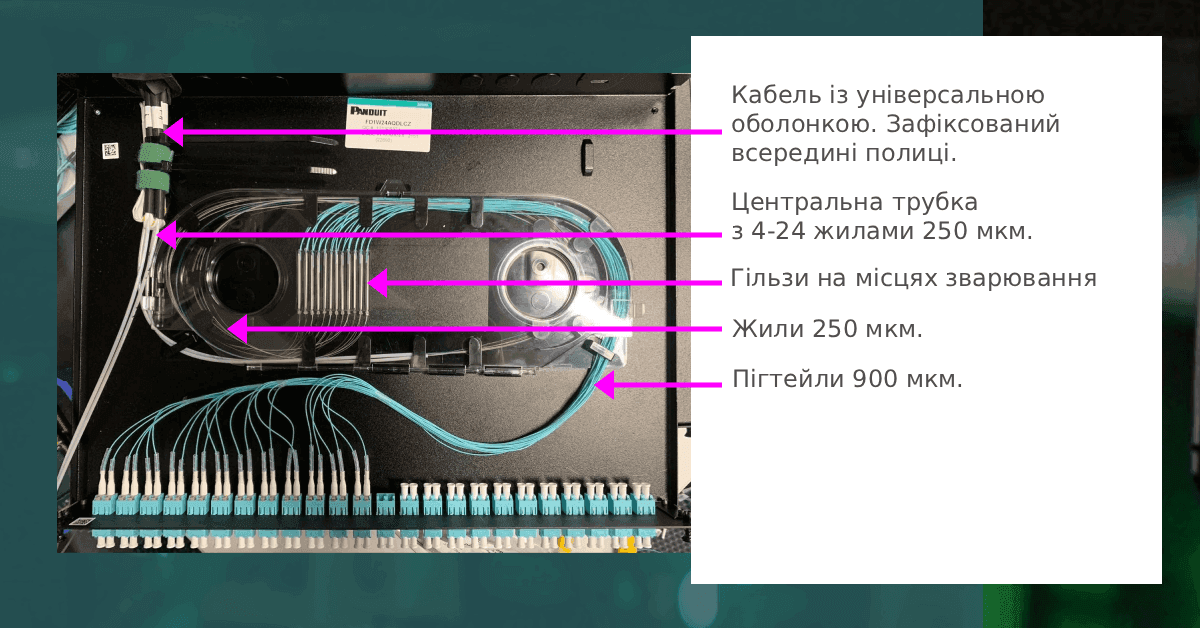

Рис. 2. Поширений спосіб кінцювання оптичного кабеля в полиці. Є місце під касету.
У разі використання пігтейлів їх приварюють тим же апаратом до жил магістрального кабеля, що й конектори OmniSplice. Місце стику захищають термоусадною гільзою та вкладають до фіксувальної гребінки сплайс-касети. Якщо волокон у кабелі до 24 шт., то вистачить однієї касети. Якщо жил 96, то касет буде 4 шт. Їх фіксують одна на одній. Таку конструкцію можна обслуговувати, але вона громізка, тож процес цей дуже складний. А ось коли конектор розташовується просто на жилі (як на Рис. 3) без пігтейла, гільз та сплайс-касет, з ним простіше працювати, тобто виконувати МАС-операції (Move.Add.Change).
Пряме кінцювання кабеля використовувалась і раніше. Однак після цього воно вимагало ще й полірування жили, яка виходила з торця конектора. Сучасні стандарти висувають високі вимоги до якості всіх з'єднань волокон — допускається лише заводське полірування на прецизійному обладнанні, а не ручне. Тому користувачі перейшли від закінцювання конектором до зварювання магістрального волокна з волокном пігтейла, яке вже зафіксовано в конекторі та відполіровано в заводських умовах. Блакитні пігтейли на Рис. 2 — це волокно з привареними та відполірованими на заводі конекторами. Вище в сплайс-касеті — місце зварювання блакитного кабелю з різнокольоровими жилами, що захищене термоусадною гільзою. Жили в гільзах укладені у фіксувальну гребінку сплайс-касети.
Рішення OmniSplice дає змогу повернутися до прямого кінцювання волокна, уникаючи потреби в ручному поліруванні, не потребує місця для фіксації та захисту зварних з'єднань, завдяки чому займає менше місця на оптичній полиці або в ящику.

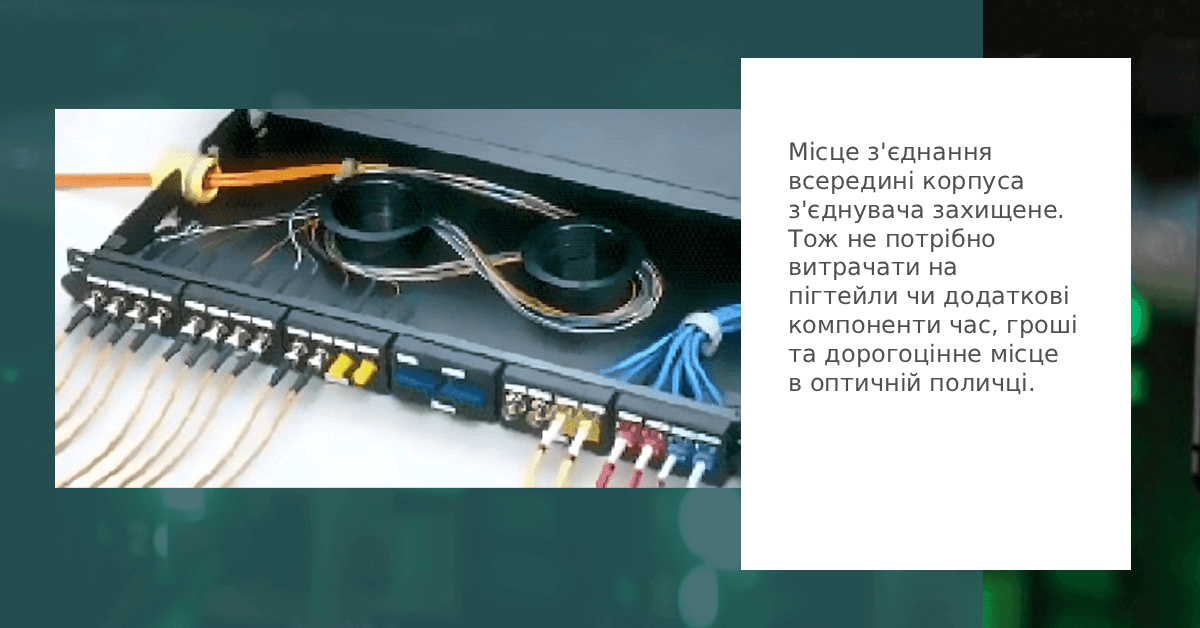

На Рис. 3 — оптична полиця. Зліва заходить помаранчовий магістральний кабель. Його фіксують, знімають оболонку, щоб залишились тільки жили. Запас довжини жил намотують на навитки й на кінці жил встановлюють конектор.
Рис. 3. Оптична полиця з наповненням.

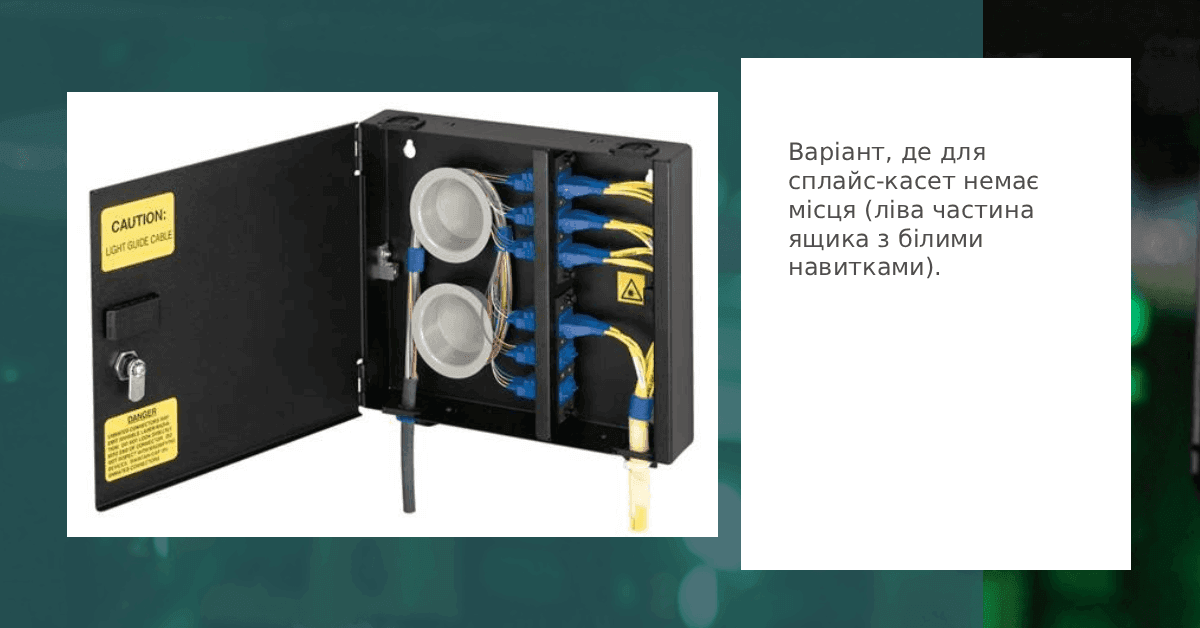

Рис. 4. Варіант, де для сплайс-касет немає місця (ліва частина ящика з білими навитками).
Також є рішення для DIN-рейки, де немає місця для фіксувальних гребінок. Волокно можна підключити в т.ч. до настінної розетки (рішення FTTD — Fiber To The Desk) без пігтейлів та гільз зі сплайс-касетами.

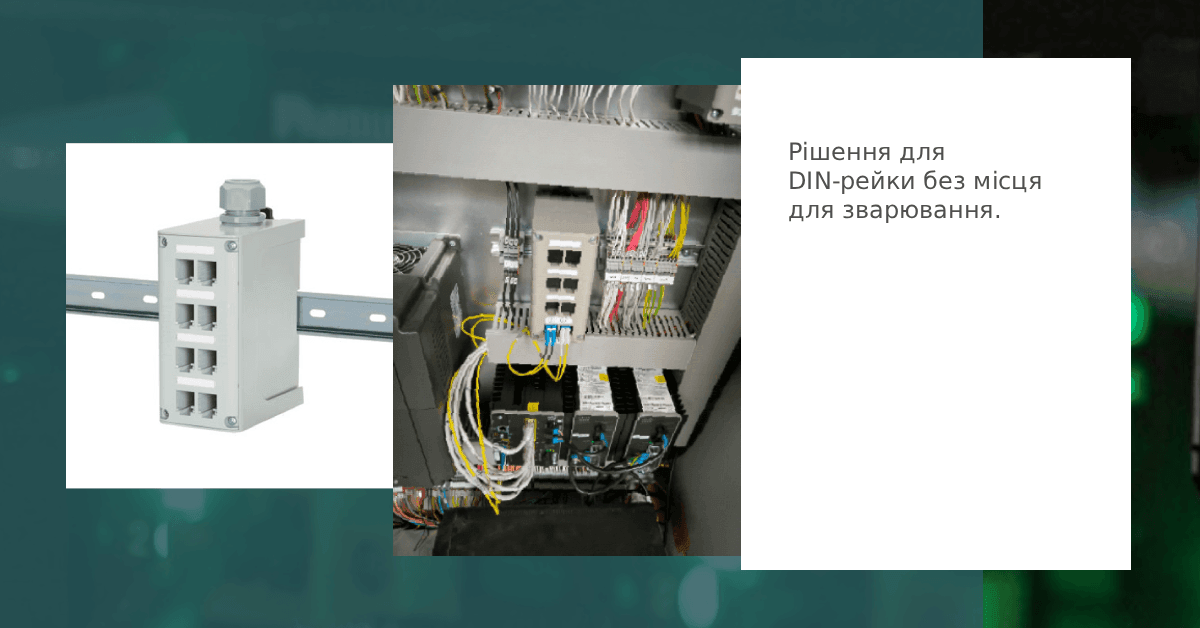

Рис. 5. Рішення для DIN-рейки без фіксувальної гребінки.
Тож, як бачимо, Panduit поєднав переваги пігтейлів із заводською обробкою всіх важливих кінців волокна з перевагами прямого підключення конектора до волокна, забезпечуючи якість зварювання з низькими втратами (insertion loss) — до 0,1 дБ.За словами Сеймуса Хамріна, менеджера з продуктів у сфері волоконно-оптичних рішень компанії Panduit, OmniSplice — це новий погляд на вже відому технологію, яка сьогодні швидко розвивається. Інженери компанії шукали способи модернізувати процес за допомогою прецизійних і орієнтованих на користувача вдосконалень, щоб забезпечити якісні з'єднання, які можна виконати швидко та максимально ефективно. Тож нова розробка створює додаткову цінність для клієнтів.
У міру поширення волоконно-оптичних мереж у корпоративних локальних мережах і периферійних застосунках центрів обробки даних зростає потреба у швидкому, надійному та зручному для користувача зварюванні волокон. OmniSplice вирішує цю проблему завдяки швидкості процесу та високому рівню надійності.
