Брошурувальник пружинами UPG DCA-520
Артикул:
DCA-520
Під замовлення

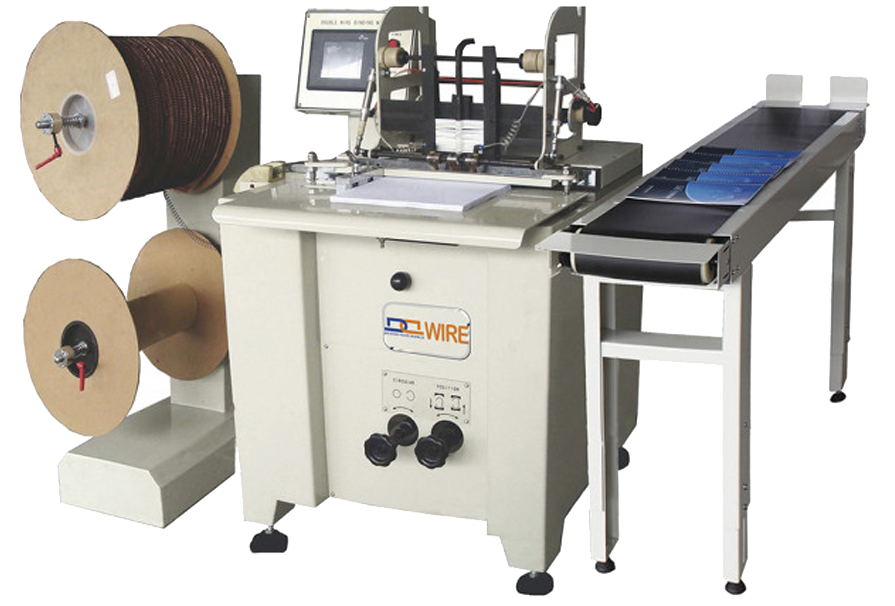

Брошурувальна машина UPG DCA-520
Докладніше
Замовити
✔ У кошику
Де купити
Опис
Напівавтоматичний брошурувальник DCA-520 на металеву пружину призначений для переплетенні на металеву пружину сторінок із заздалегідь підготовленою перфорацією. Застосовується в тиражному виробництві зошитів, блокнотів, перекидних і блокових календарів з шириною виробу до 520 мм.
DCA-520 в автоматичному режимі відмотує з бобіни і відрізає фрагменти пружини згідно заданої кількості петель. Блок брошури подається оператором на стіл, автоматично притискається і заводиться під обтискну планку.
DCA-520 працює зі спіраллю Wire-O діаметром 1/4 "- 3/4" з кроком 3:1 і 2:1 (змінний інструмент, для кожного діаметра пружини потрібен свій затискний інструмент).
Для зміни діаметра пружини потрібно замінити направляючу і обтискні матриці. Зміна кроку спіралі проводиться натисненням кнопки на пульті управління.
Діапазон кроку спіралі розширюється придбанням відповідних шестерень подачі і ременю.
Машина обладнана сенсорним дисплеєм для управління машиною, в комплекті - пристрій для вставки ригеля і автоматичний конвеєр для виведення готової продукції.
При необхідності використовується функція автоматичної вставки ригеля довжиною до 400 мм. Подача пружини здійснюється зубчастим ременем двома кроковими двигунами. Всі інші операції по обрізанню, вставці і обтисненню пружини, виконуються пневмоциліндрами (для роботи необхідно підключення стисненого повітря).
Може використовуватися для сегментного брошурування (до шести сегментів), що дозволяє знизити витрати пружини.
Переплетення здійснюється при натисканні оператором педалі або за сигналом датчика.
Технічні характеристики
|
Макс. ширина переплетення |
520 мм |
|
Макс. товщина переплетення |
15 мм |
|
Продуктивність |
До 1000 переплетень |
|
Крок спіралі |
3:1 (2:1 – опція) |
|
Діаметр пружини |
6,4 мм / 7,9 мм / 9,5 мм (більш як 9,5 мм – опція) |
|
Тривалість циклу |
1 – 1,5 сек |
|
Подача матеріалу для навивки |
Горизонтальна |
|
Можливість вставки ригелю |
Є, довжиною до 400 мм |
|
Тиск повітря |
5 – 8 бар |
|
Максимальний розмір палітурного блоку |
520 х 500 мм |
|
Електроживлення |
220 В / 50 Гц |
|
Розміри машини (ДхШхВ) |
780 х 730 х 1150 мм |
|
Розміри розмотувача (ДхШхВ) |
600 х 500 х 1320 мм |
|
Вага |
350 кг |
|
Крок |
Розмір |
Діаметр дроту |
Товщина переплетення |
Переплетені сторінки |
|
3:1 |
1/4'’ |
6.4 мм |
4.9 мм |
45 |
|
5/16'’ |
7.9 мм |
6,3 мм |
60 |
|
|
3/8'’ |
9.5 мм |
7.9 мм |
75 |
|
|
7/16'’ |
11.1 мм |
9.5 мм |
85 |
|
|
1/2'’ |
12.7 мм |
10,9 мм |
100 |
|
|
9/16'’ |
14.3 мм |
12.2 мм |
120 |
|
|
2:1 |
5/8'’ |
15.9 мм |
13,4 мм |
130 |
|
3/4'’ |
19.1 мм |
16,6 мм |
160 |
