Оптические патч-панели

Отпические патч-панели являются пассивной частью сетевого оборудования. Оно используется для фиксирования кабеля специальными оптическими адаптерами, а также его организации в боксах и монтажных шкафах.

Сегодня большинство мировых производителей поставляют патч-панели с разнообразным набором аксессуаров. Количество их разновидностей более 10. Каждая такая панель способна фиксировать на фронтальной части адаптеры определенного вида. Технология предусматривает монтирование от 2 до 4 разных лицевых панелей в одну разборную оптическую пат-панель.

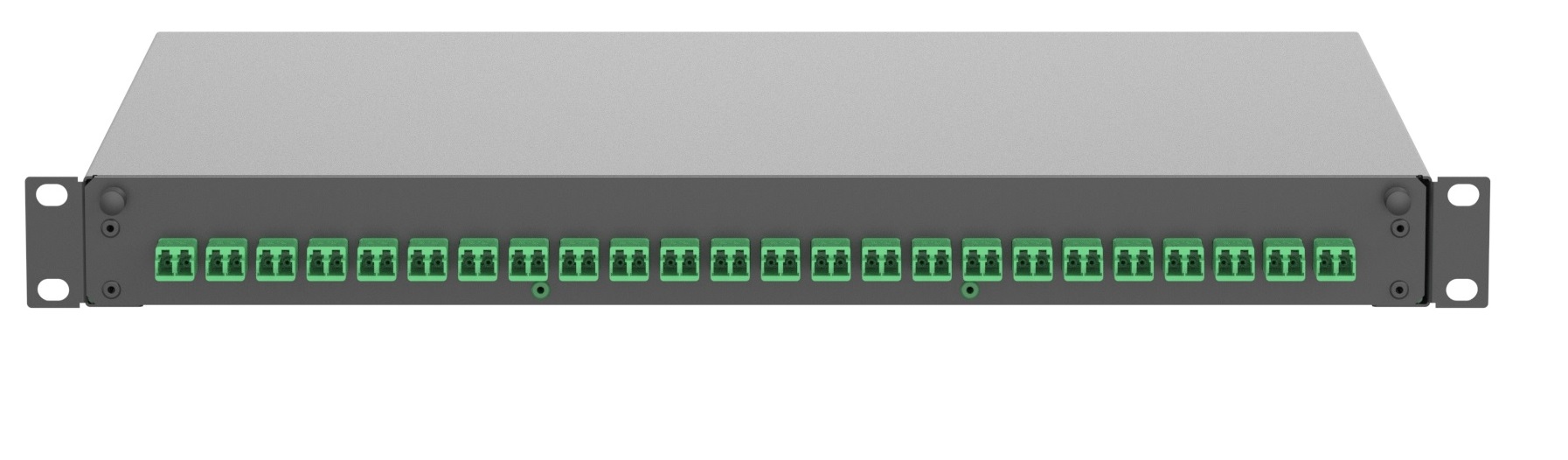

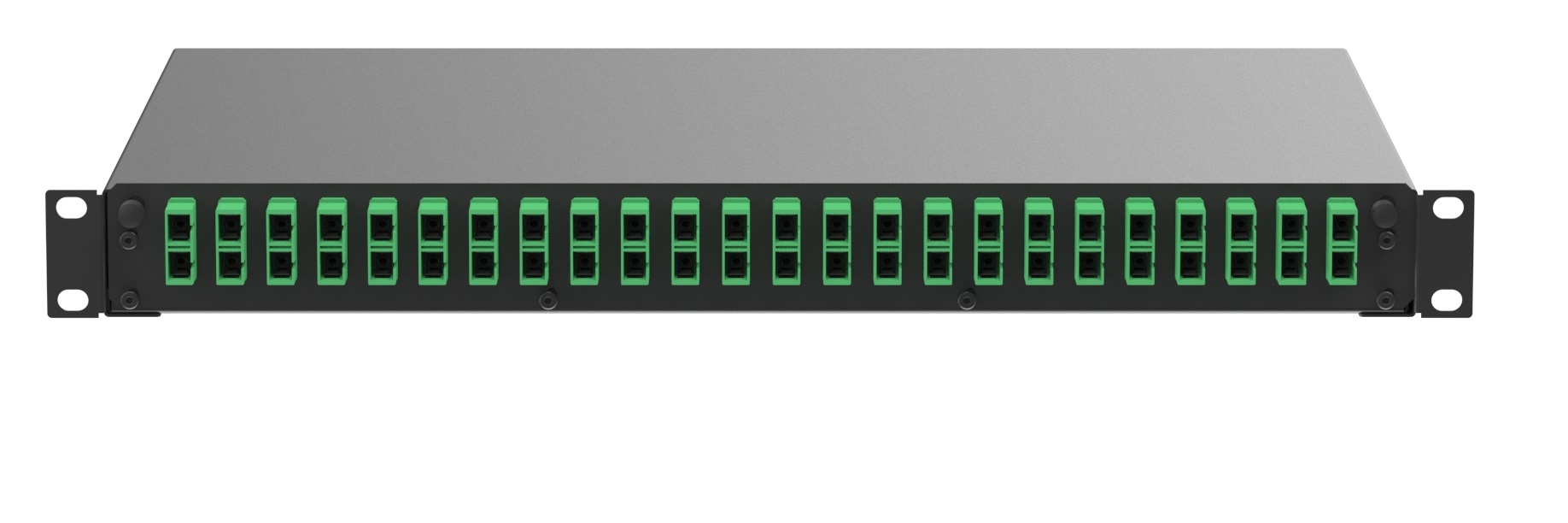

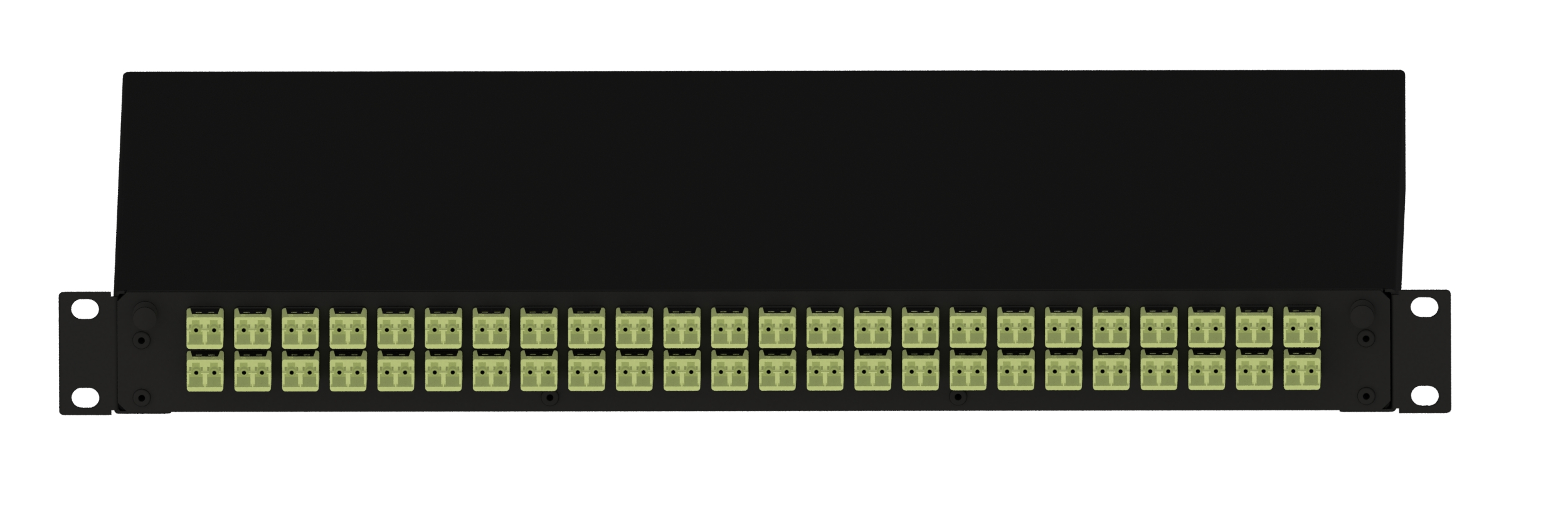

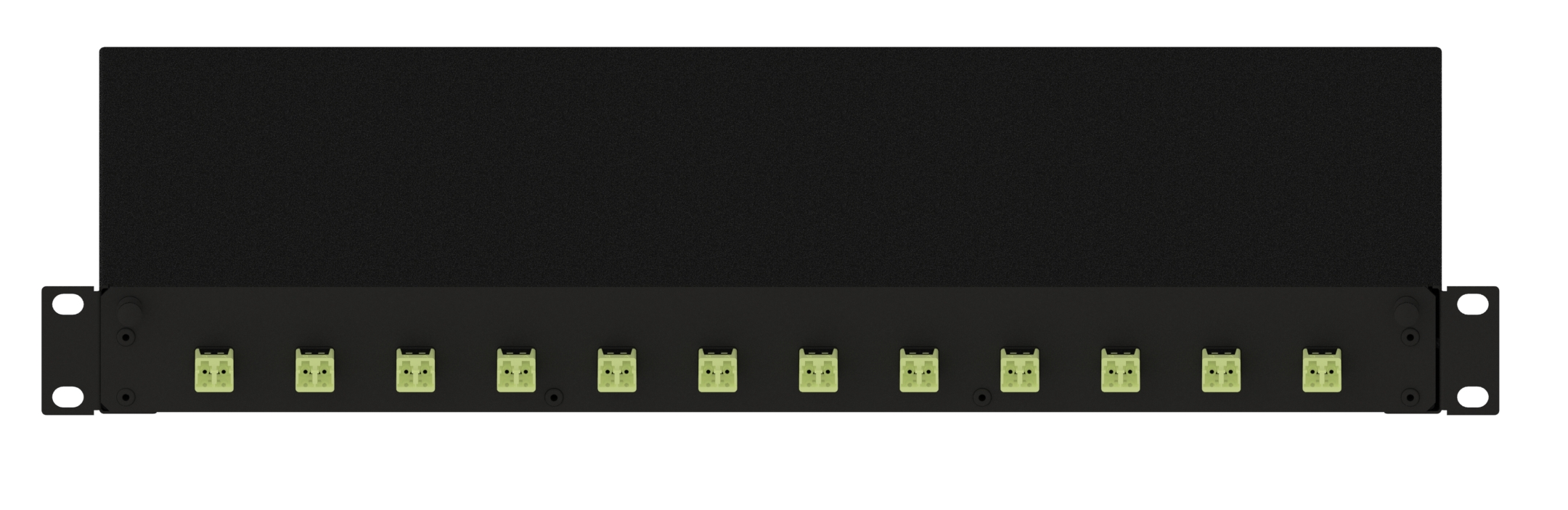

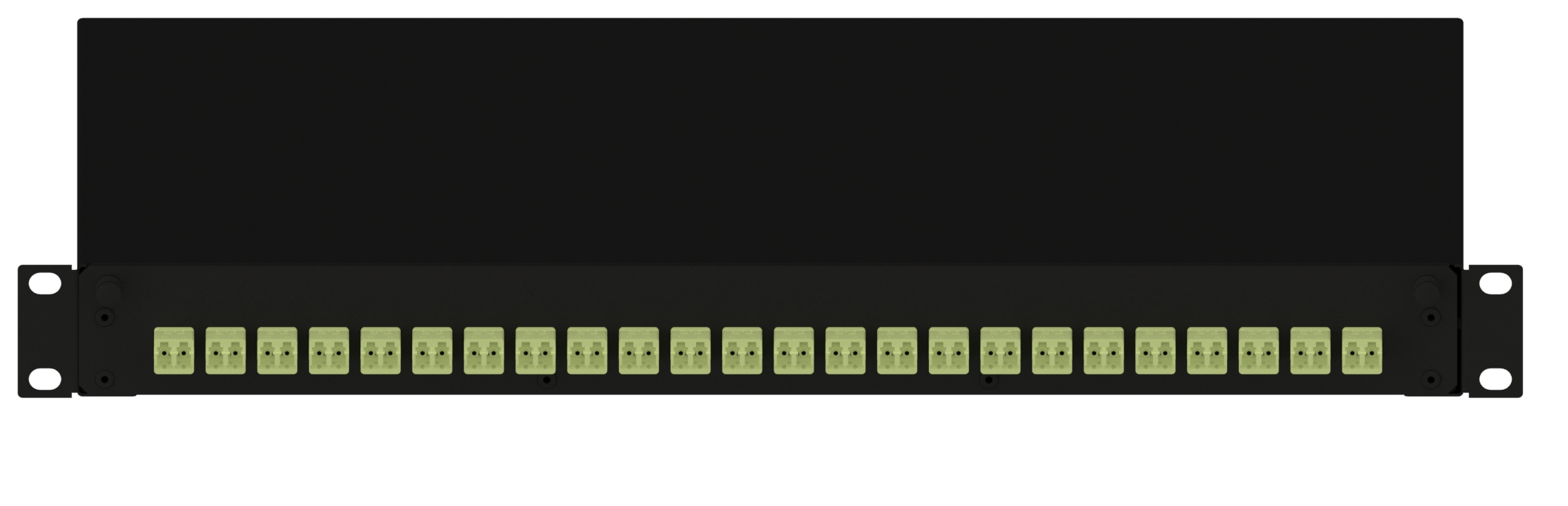

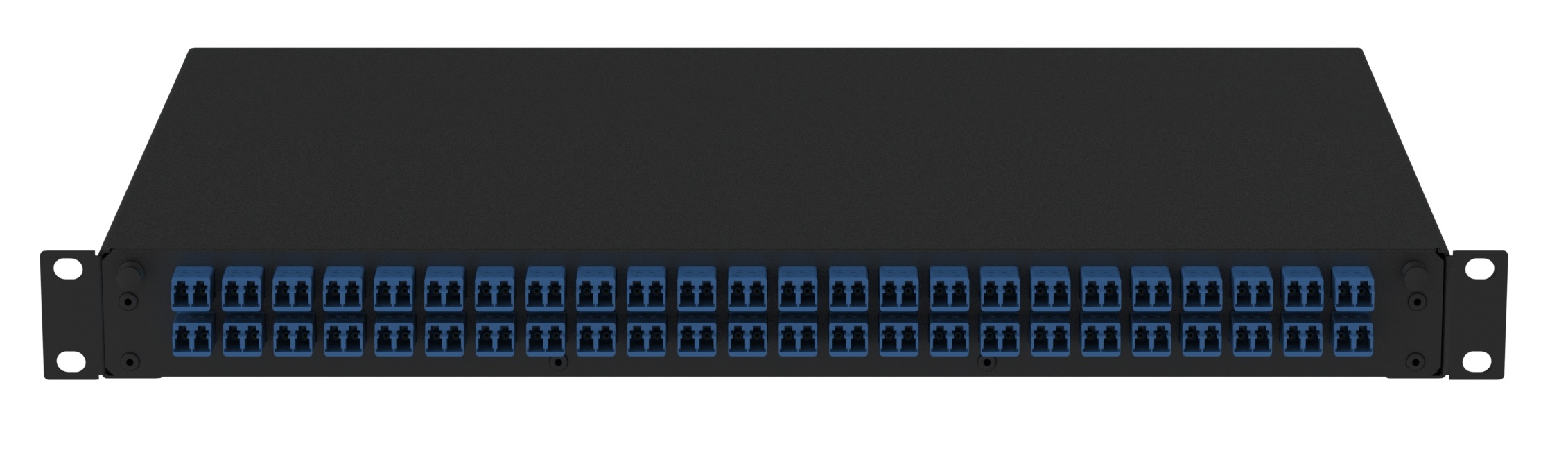

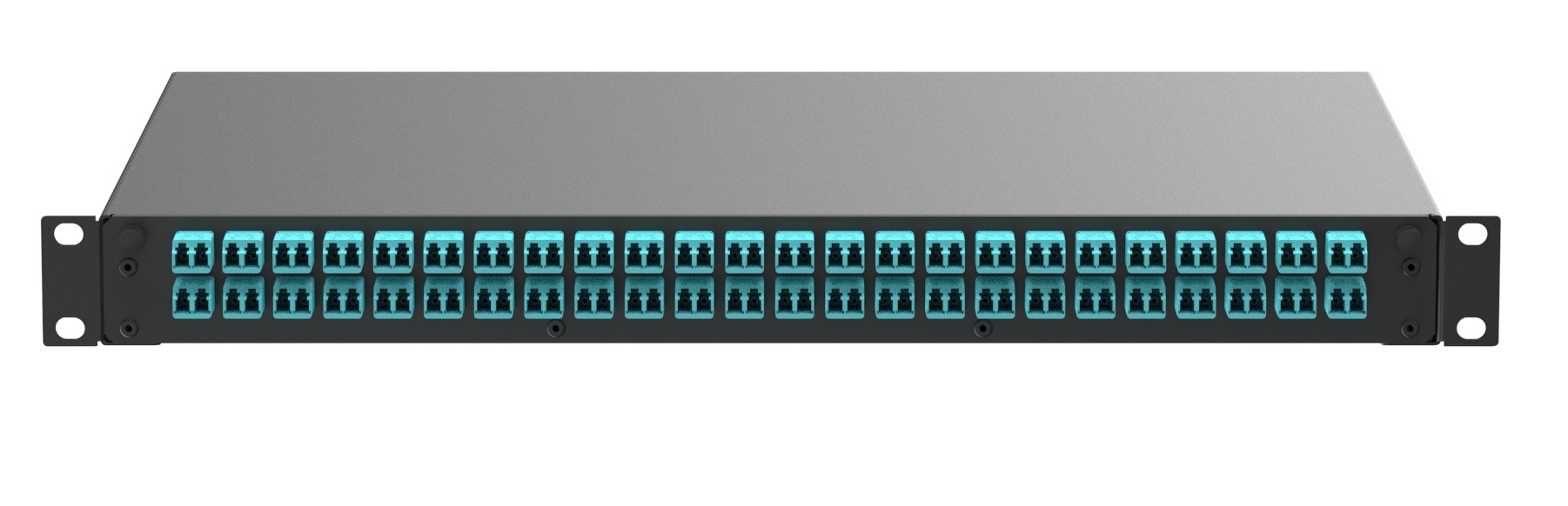

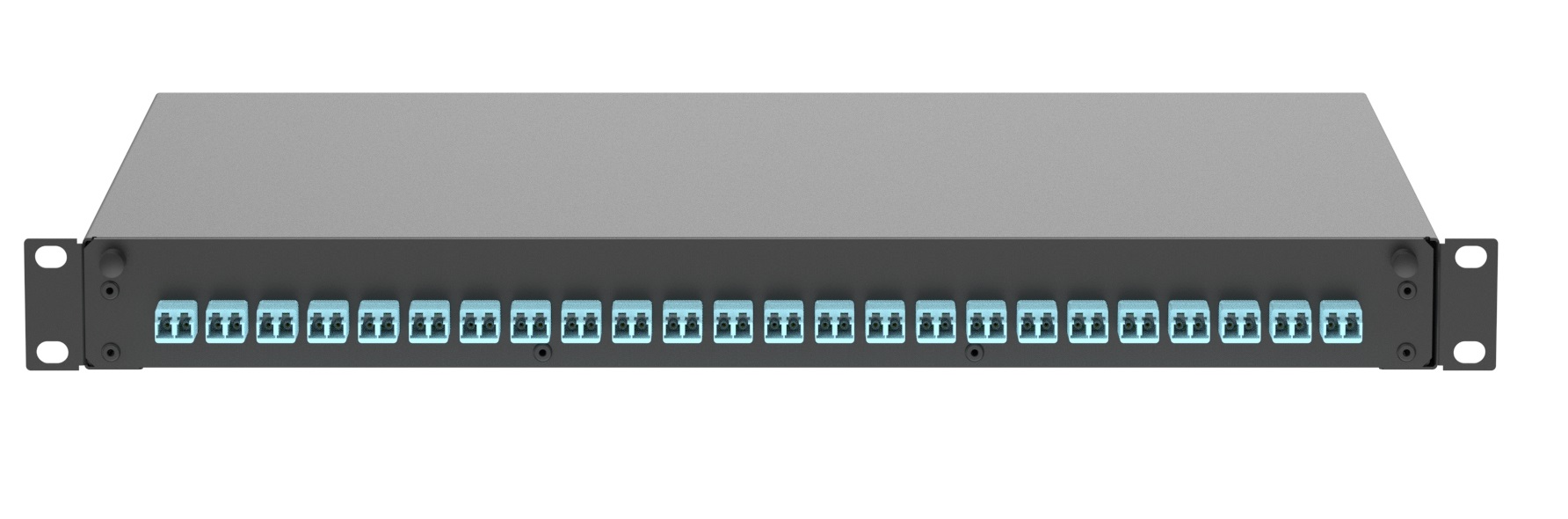

Промышленностью производятся панели с определенным количеством разъемов. Они предназначаются для определенного типа адаптера. К примеру, для двенадцати адаптеров типа LC Duplex подойдет панель на двадцать четыре порта. В основном такие изделия поставляются с определенным количеством портов одного типа. Если в процессе эксплуатации остаются незадействованные порты, то их специалисты рекомендует затыкать специализированными заглушками.

На сегодняшний день можно выделить патч-панели 2-х видов: фиксированные и выдвижные. Стоит отметить, что фиксированные панели менее удобные и используются реже. Выдвижные патч-панели просты в обслуживании. Чтобы добраться к внутренней ее части, достаточно подать ее средину вперед. Кроме того, так себя можно обезопасить от демонтажа панели со стенки или со стоек шкафа.

Отверстие для ввода кабеля в оптическую панель расположено в задней ее части. В таких случаях не обойтись без кабельного ввода PG. Он нужен для надлежащей фиксации самого кабеля.

Сплайс кассета используется для установки гильз и надлежащей укладки кабеля. Такие изделия представляют собой обыкновенный металлический стержень, который нужен в том случае, когда кабель соединяется с пигтейлом. Волокна сращиваются с помощью сварки. А место соединения защищается специальной гильзой.

К основным характеристикам патч-панелей можно отнести:

• покрытие металлической поверхности: порошковая эмаль;
• используемые типы разъемов: FCD, SC, ST, DSC и FC;
• крепление осуществляется на стену или  в 19-дюймовый шкаф;
• фиксация может быть двух видов: выдвижная или фиксированная;
• количество портов: восемь, двенадцать, двадцать четыре, сорок восемь и девяносто шесть;
• при креплении в 19-дюймовый шкаф, его высота может быть равно 1U или 2U;

Вместе с патч-панелями обычно поставляются различные аксессуары. Ниже приведен их перечень:

• кабельный ввод;
• панели лицевые;
• заглушки для ввода кабеля и для неиспользуемых отверстий под определенные модули;
• сплайс-кассета;
• задние и передние кабельные организаторы.

В технической и научной документации очень часто оптические патч-панели именуют, как панели коммутационные или оптические кросс панели.

Поставки оптических патч-панелей

Компания Мегатрейд – официальный дистрибьютор оптических патч-панелей торговых марок AMP, Panduit. Мегатерйд оказывает своим партнерам полную техническую поддержку при разработке решений, поддерживает на складе ходовые модели оптических панелей и аксессуаров к ним.

По вопросам взаимодействия, сотрудничества, а также по любым техническим вопросам обращайтесь в отдел структурированных кабельных систем по телефону +380 44 538-00-06 или по емейл scs@megatrade.ua.
