Муфти

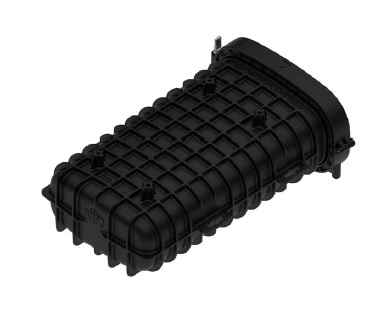

Оптическая муфта – это конструкция для защиты волоконно-оптических соединений. Обычно, это промежуточная сварка линии или разветвление с помощью сплиттера. Функция оптической муфты аналогична оптическим транзитным кросс-панелям и боксам, за исключением области применения. Если кросс-панели и боксы применяются внутри помещений, кроме уличных боксов, то муфты устанавливаются в более агрессивных условиях, ниже указаны три основных зоны применения:
-
При воздушном провесе волоконно-оптических линий, оптические муфты устанавливаются на опорах линий связи или ЛЭП. Для таких муфт поставляется специальный комплект крепления.
-
Когда кабельные трассы прокладываются по кабельной канализации, то муфты могут устанавливаться в колодцах ККС, на стенах коллекторов или шахт.
-

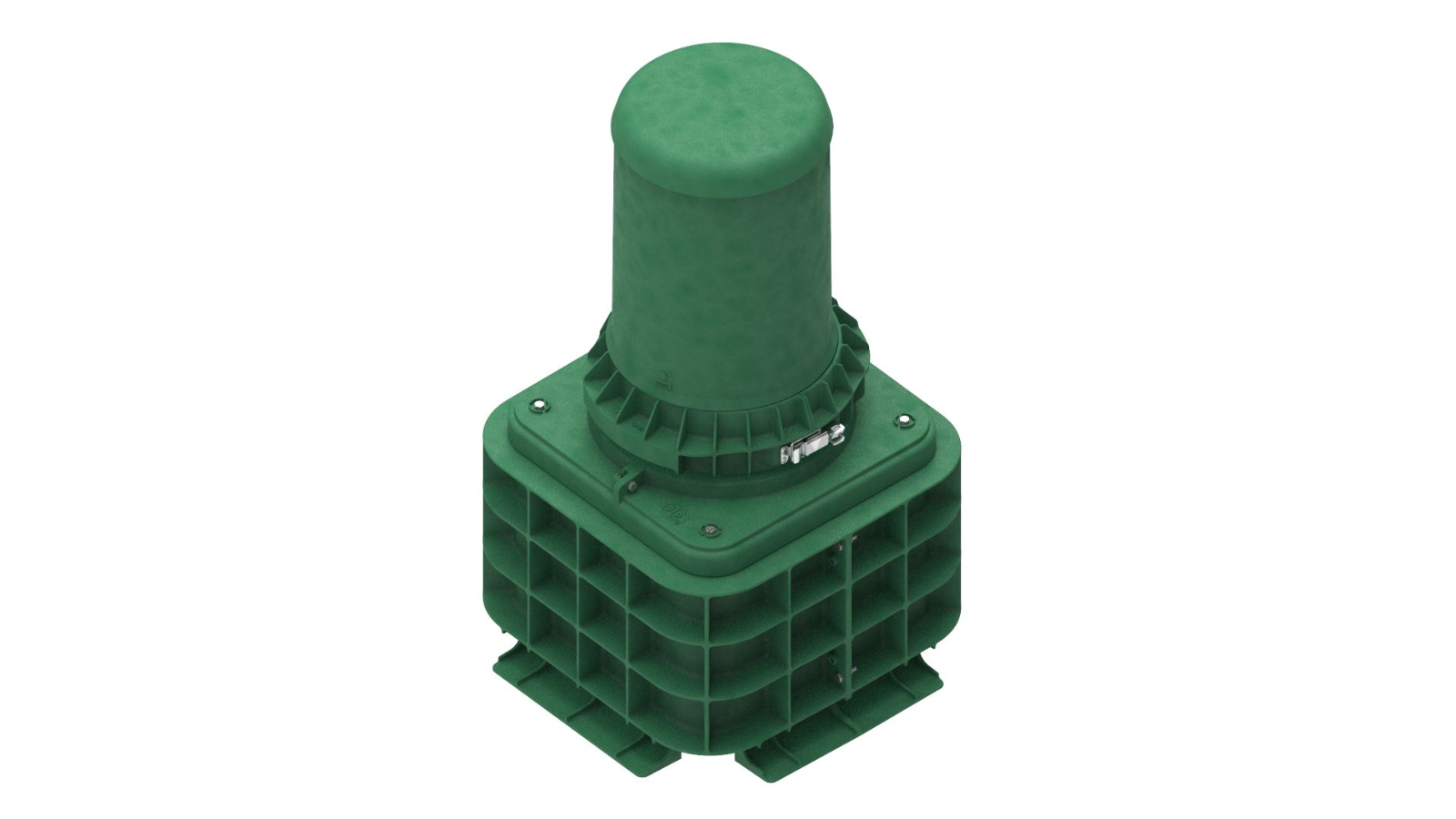

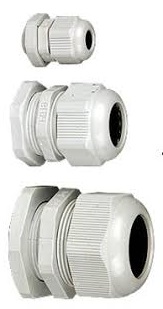

При невозможности прокладки по кабельный коммуникациям, волоконно-оптический кабель со специальной оболочкой закапывают в землю. В таких случаях применение муфт является единственным решением. Их конструкция, при последующей герметизации кабельных вводов, постностью справляется со своей задачей защиты оптических сварок.
Оптические муфты обладают рядом необходимых защитных свойств, таких как ударопрочность, герметичность, стойкость к температурным перепадам, а также удобны в монтаже и доступны в последующей эксплуатации, с ремонтом и дополнительными соединениями.

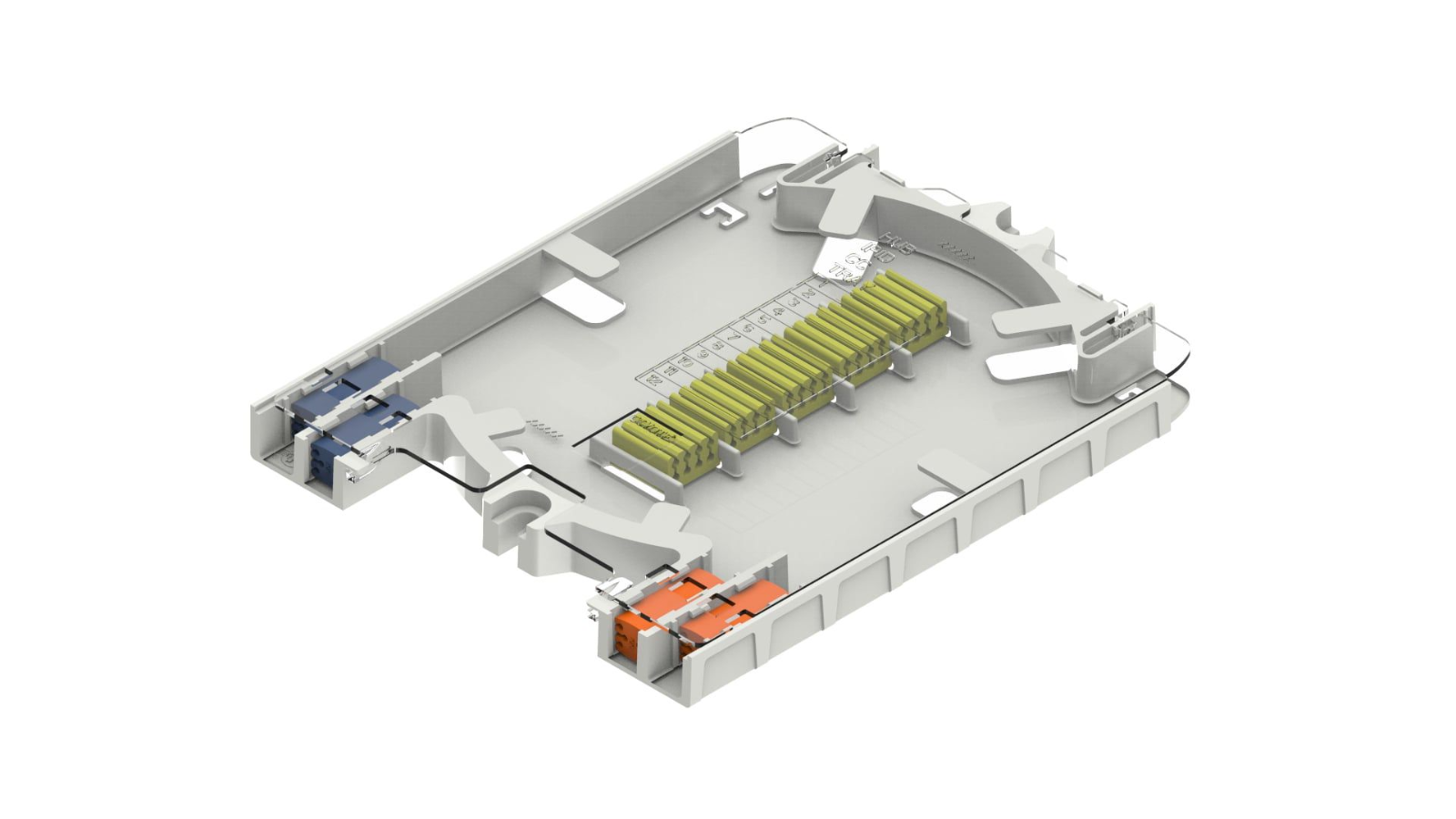

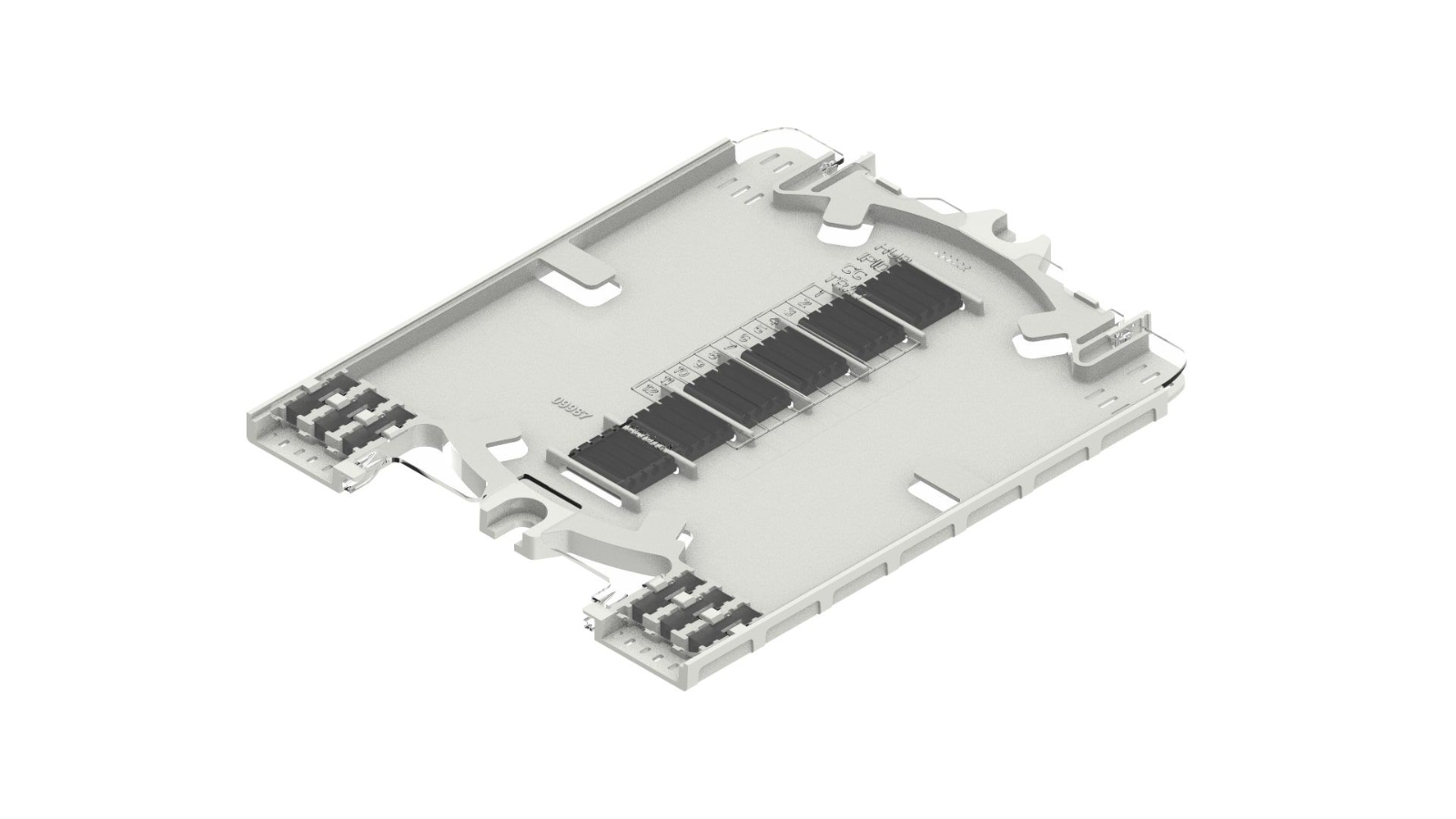

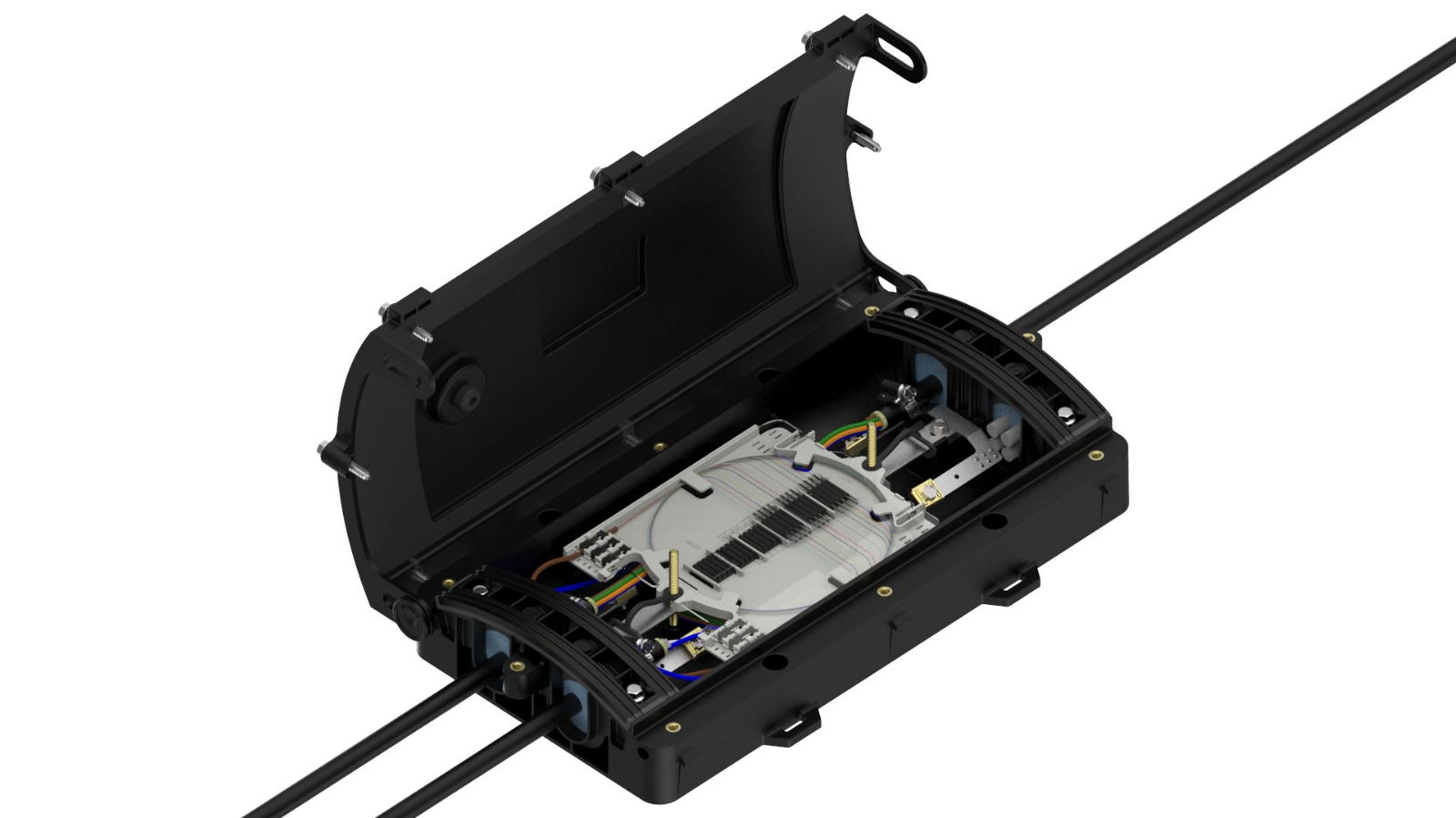

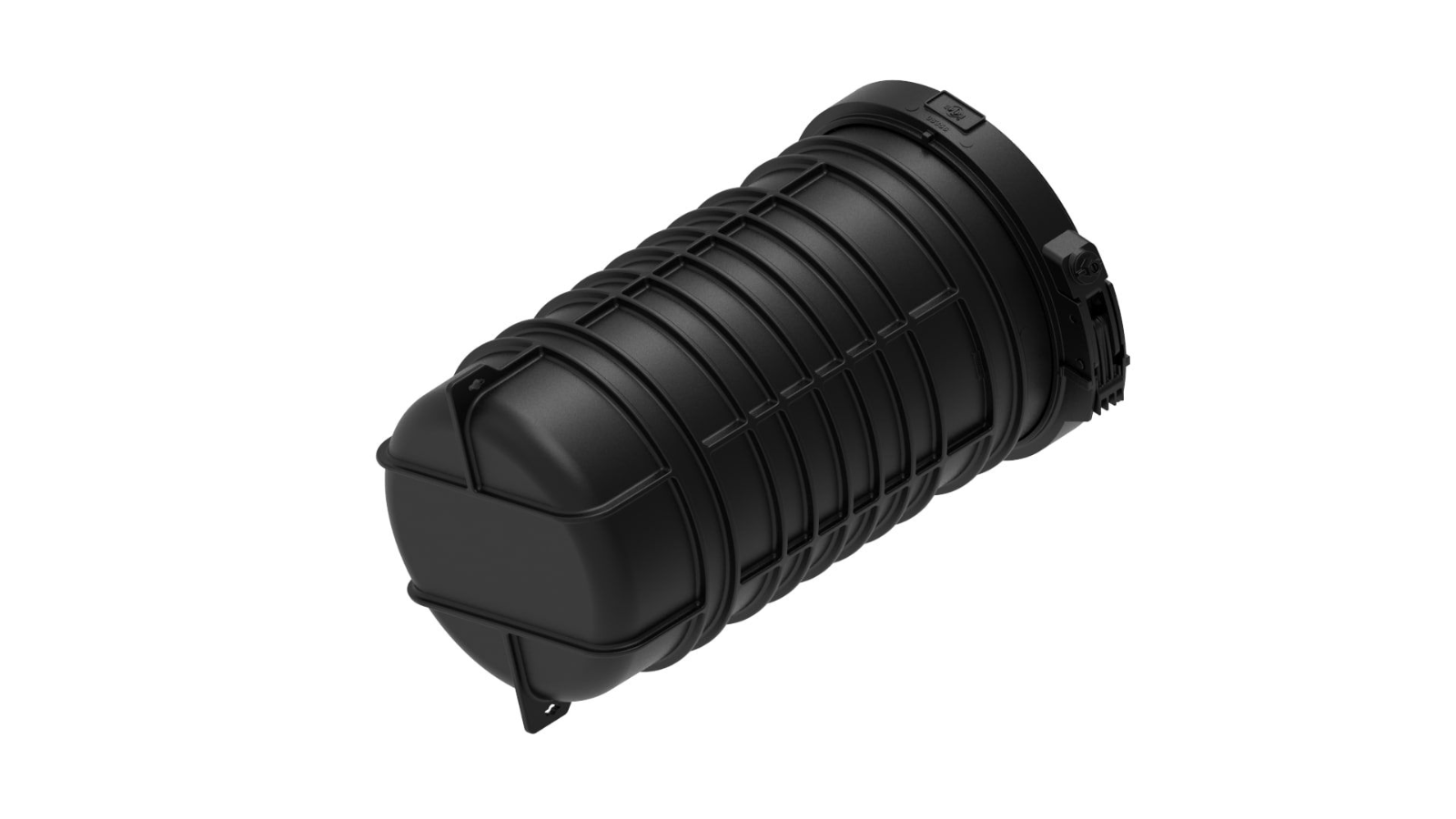

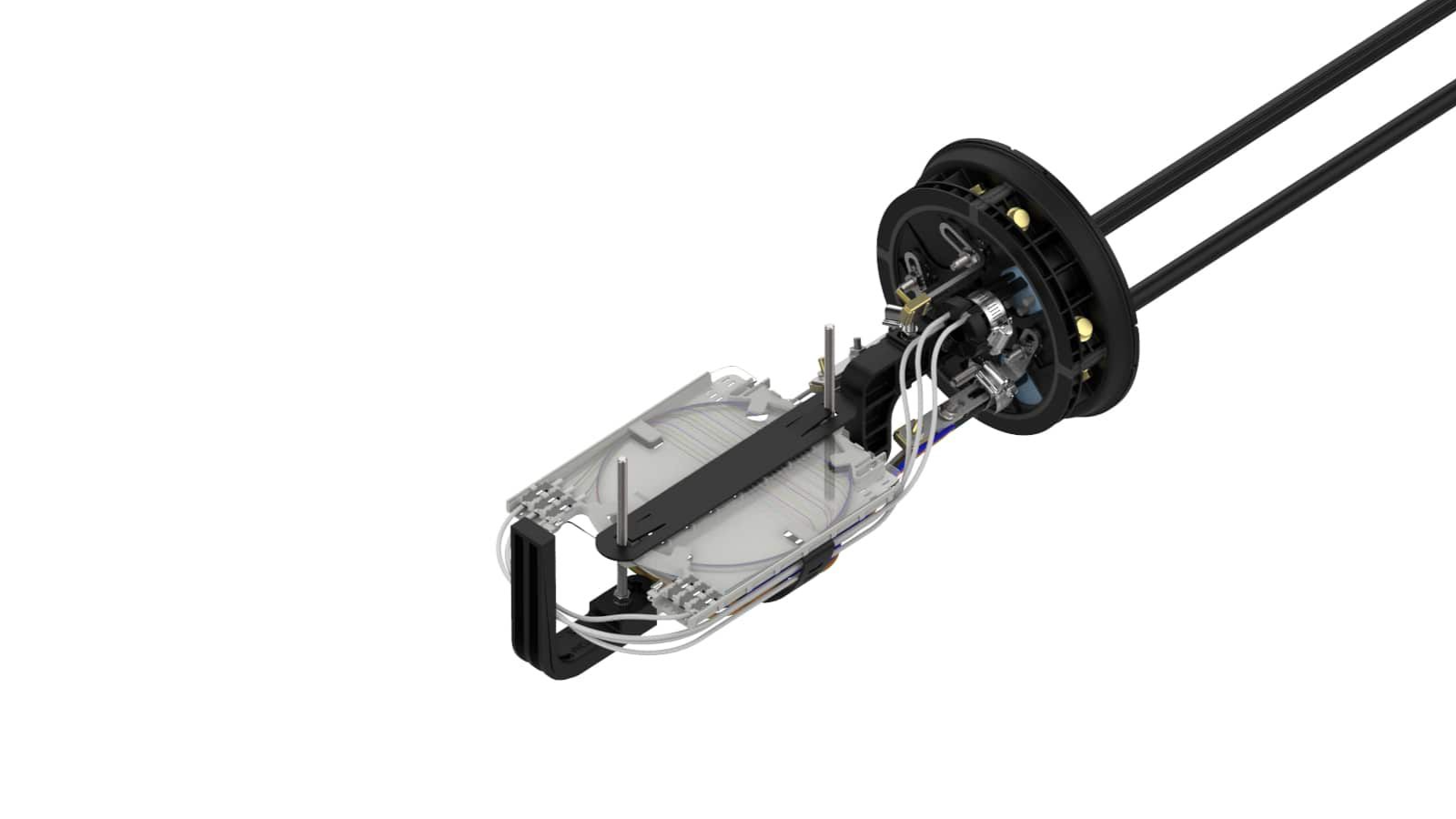

Конструктивные элементы оптической муфты подлежат унификации, как любое другое пассивное распределительное оборудование. То есть, как и в оптических кросс-панелях, в муфтах устанавливаются сплайс-кассеты. В холдеры сплай-кассеты устанавливаются соединения волокон в соответствующей механической защите. Здесь же могут быть установлены и оптические делители. Сами муфты бывают двух типов: проходные и тупиковые. Разница между ними состоит в расположении кабельных вводов и выводов. В проходной оптической муфте ввод и вывод размещены на противоположных сторонах, для удобства прокладки дальнейшего отрезка кабельной линии, без излишних изгибов волокна. В тупиковой муфте - ввод и вывод находится с одной стороны.
