Патч панель — это один из ключевых компонентов современной структурированной кабельной системы офиса, здания, ЦОД. К патч-панелям сводится кабель от рабочих мест пользователей сети, а также других коммутационных комнат и кроссовых помещений. Также патч панели применяются для отображения портов телефонных станций и другого активного оборудования. Коммутация портов оборудования и панелей производится патч кордами или коммутационными шнурами.

Какие бывают патч панели?

• наборные и с фиксированными портами;
• экранированные (FTP) и неэкранированные (UTP);
• компьютерные и телефонные;
• с кабельной поддержкой и без нее;
• категории 3, 5е, 6, 7;
• настенного монтажа и для установки в 10” или 19” шкаф (стойку);
• 1Uи 2U;
• с количеством портов: 12, 16, 24, 48 и 25, 50.

Патч панели укомплектованные - с фиксированным количеством портов поставляются уже в собранном виде и соответствуют определенной категории и типу экранирования. В укомплектованных панелях на лицевой ее части находятся порты или разъемы RJ-45 (RJ-12), к которым подключается активное сетевое оборудование. На обратной стороне такой патч панели находится плата с IDC разъемами, на которые расшивается кабель витая пара с применением специального ударного инструмента.

Наборные патч панели – это гибкое и более дорогостоящее решение при построении локальной сети предприятия. Наборная патч панель изначально представляется собой рейку для 19” конструктива с отверстиями под модули. Одна такая патч панель может быть укомплектована модулями разной категории - кат. 3, 5е, 6, 7 и с разным типом исполнения –. UTP, FTP, STP.

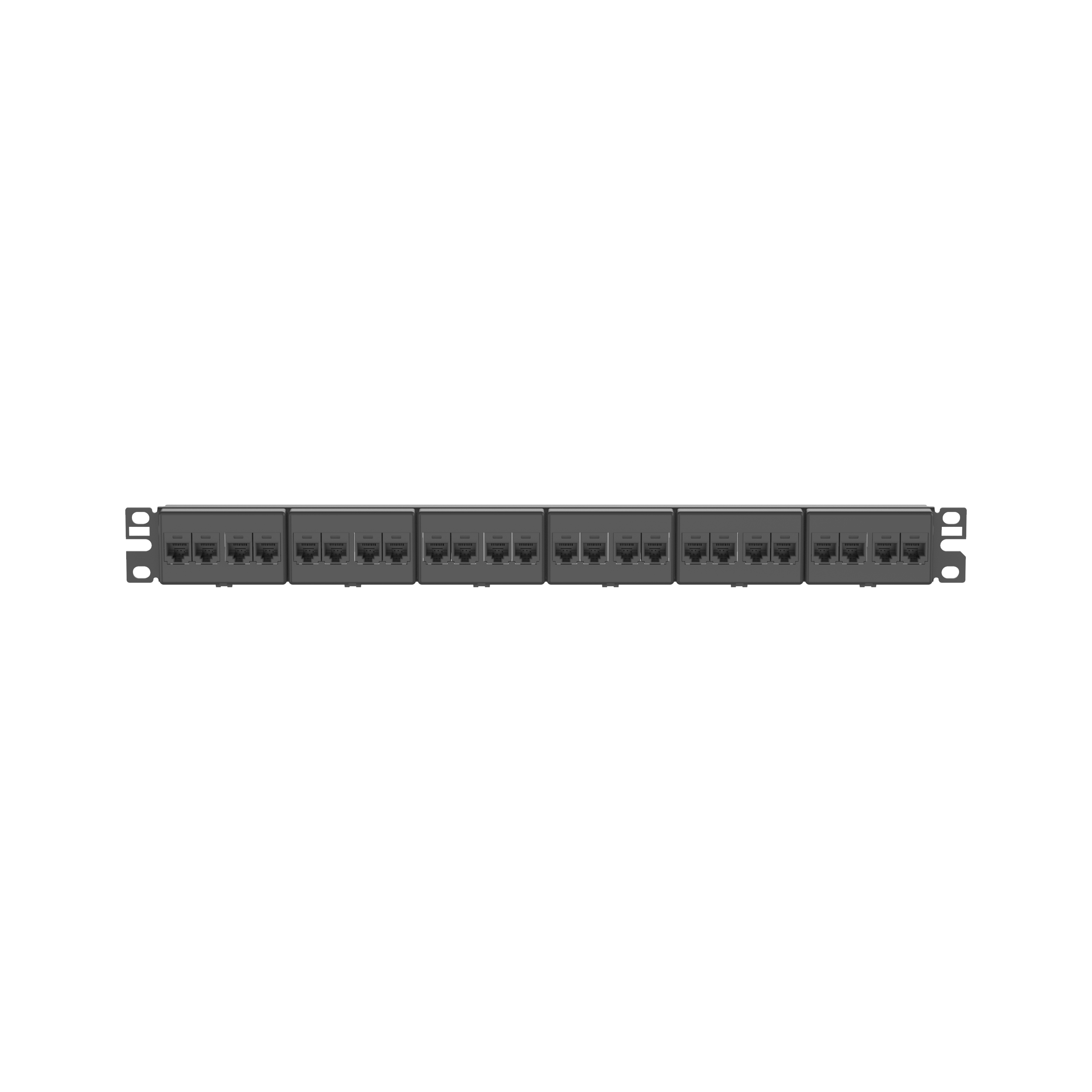

Самой распространенной является компьютерная RJ-45 неэкранированная патч панель 24 порта и 48 портов категории 5е, 6 и телефонная на 25 и 50 портов категории 3.

При построении сетей с использованием экранированных патч панелей FTP и других компонентов СКС, необходимо помнить об обязательном телекоммуникационном заземлении. Это как минимум гарантия качества передачи данных и повышение безопасности и сохранности активного оборудования.
