Модулі інформаційні

Иноформационные модули RJ-45/RJ-12 являются неотемлемой частью современной структурированной системы. Модули RJ45 устанавливаются в пользовательских розетках на рабочих местах и в наборных патч-панелях, которые монитруются в коммутационных комантах и серверных.

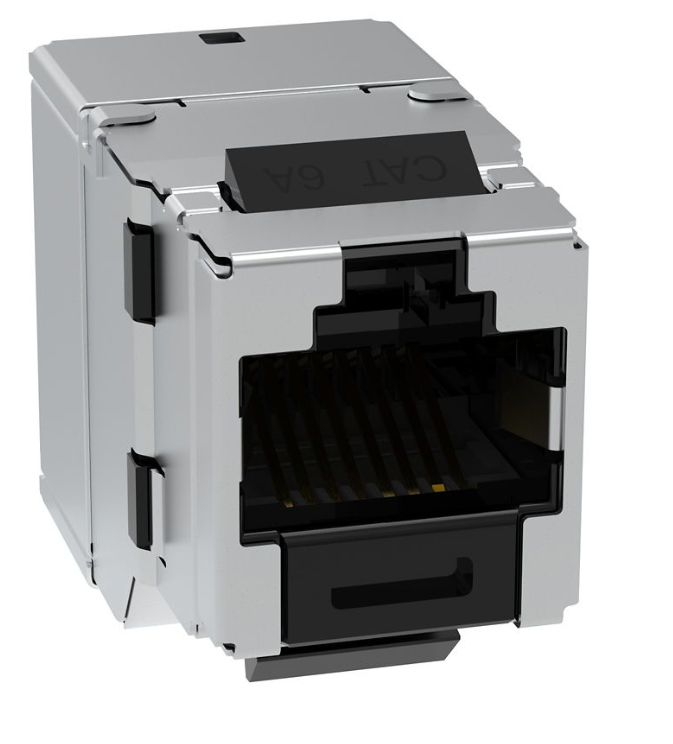

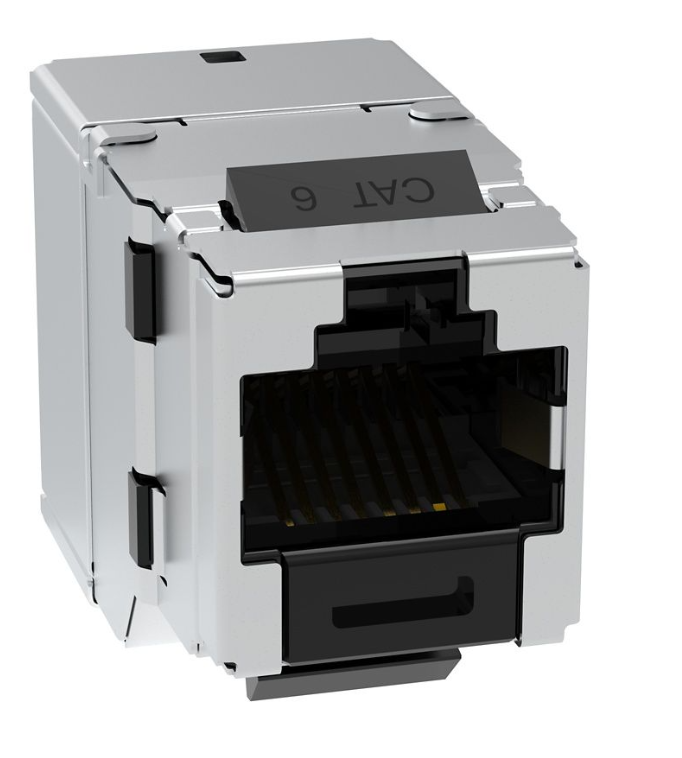

Информационный модуль типа Keystone является одним из самых распространенных модулей по типу установки в розетки или патч панель, и был предложен американской компанией производителем сетевого оборудования AMP Netconnect. Поэтому каждый производитель сетевого оборудования поставляет на рынок свой модуль keystone.

Само слово "Keystone" можно понимать как типоразмер, по которому определяется совместимость данного модуля с выбранной компьютерной розеткой или патч панелью.

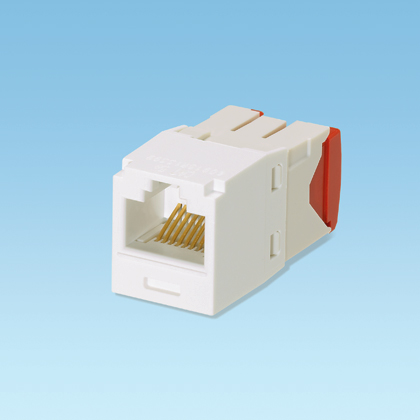

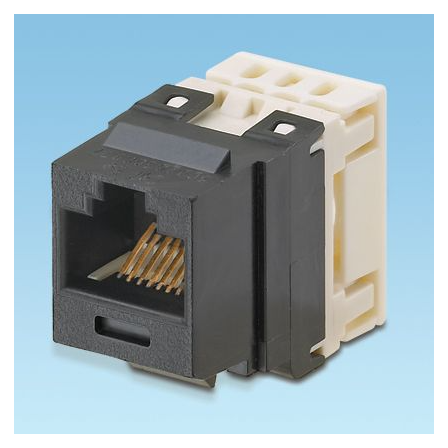

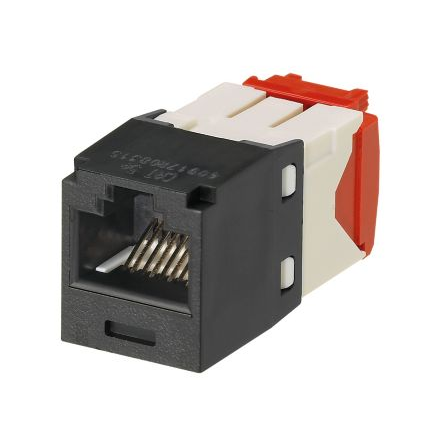

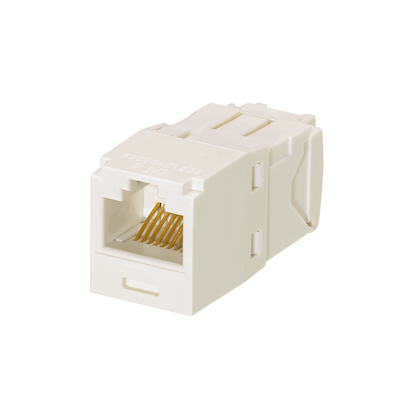

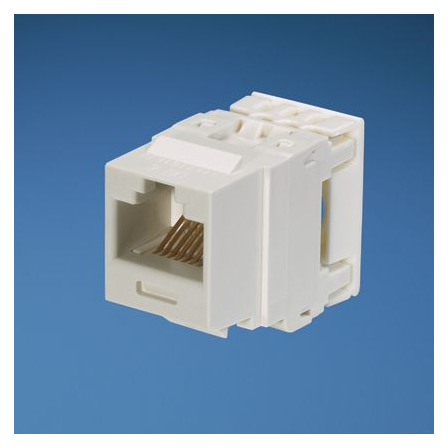

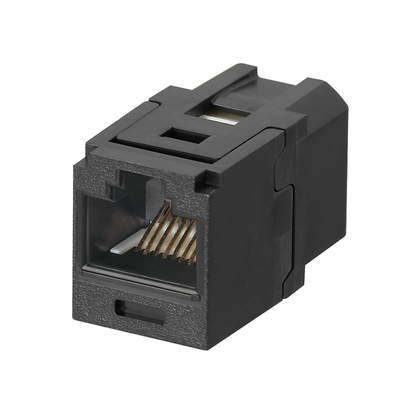

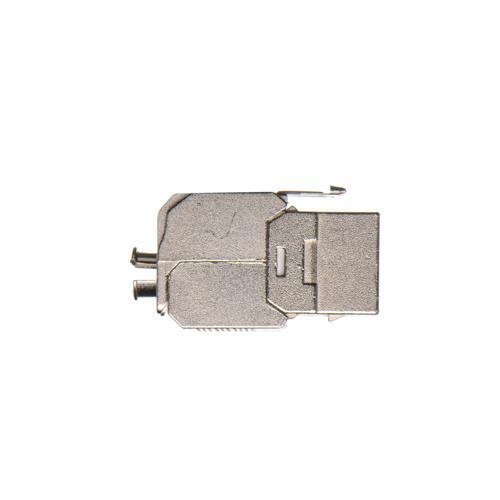

Конструкция компьютерного и телефонного модуля RJ45

С лицевой стороны модуля находится гнездо под коннектор с контактами. В гнездо, в процессе эксплуатации кабельной сети, подключается коммутационный шнур (патч-корд). На обратной стороне, которая скрыта внутри информационной розетки или сзади патч-панели, находятся контакты типа IDC или специальный коннектор toolless, на который разделывается кабель.

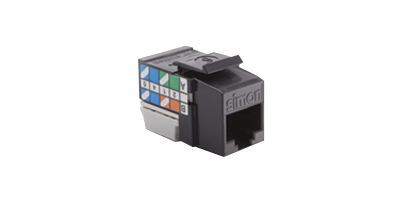

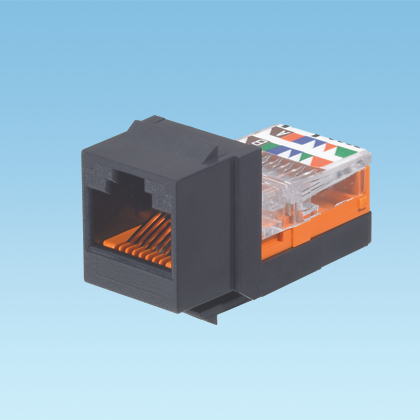

Для заделки кабеля на модуль с контактом IDC (insulation displacement contact) применяется специальный заделочный (ударный) инструмент, с помощью которого кабель продавливается к ножи модуля.

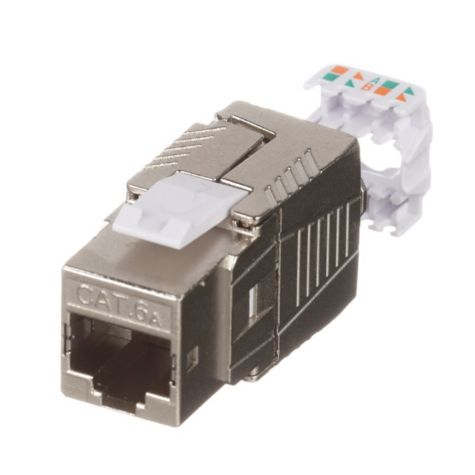

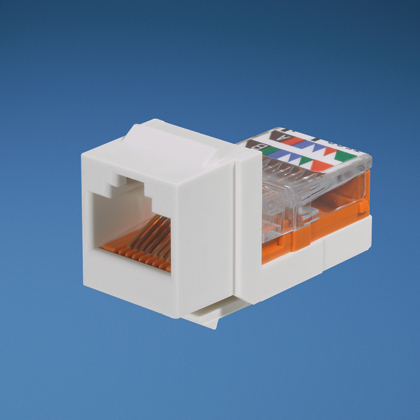

Модуль toolless (самозажимной) можно обжать без использования специального ударного инструмента. Достаточно разложить пары кабеля по цветовой маркировке, подровнять концы кабеля и просто защелкнуть крышку модуля. Крышка модуля toolless сама вдавит проводники кабеля в ножи. Благодаря более легкому и быстрому монтажу многие специалисты отдают предпочтение именно модулям toolles.

По вопросам подбора и покупки обычных и keystone модулей RJ-45 и RJ-12 обращайтесь к специалистам продуктовой группы или сотрудникам отдела продаж нашей компании.
