Заекранована звита пара

Витая пара FTP (F/UTP)

Витая пара FTP — это самый простой тип экранированного кабеля. FTP - c англ. Foiled Twisted Pair - фольгированный кабель витая пара. В этом случае все пары обмотаны фольгой внутри общей оболочки. Вместе с фольгой идет тонкий стальной провод, который является неотъемлемой частью системы экранирования. Витая пара FTP - это выбор многих банковых организаций, гос. структур, европейских компаний.
Благодаря фольге ФТП витая пара можно прокладывать в одном коробе с электрическим кабелем, но нужно обязательно устанавливать перегородку.
В обязательном порядке нужно заземлять этот кабель, иначе экран может даже ухудшить характеристики кабеля.

Витая пара STP (U/FTP)

STP - c англ. Shielded Twisted Pair - экранированный кабель витая пара, при этом каждая отдельная пара кабеля снабжена отельным экраном из фольги. Принято считать, что такой тип экрана немного лучше по сравнению с общим экраном из фольги, как у обычного FTP кабеля, чем общий экран из фольги
В этом случае все пары обмотаны фольгой внутри общей оболочки. Вместе с фольгой идет тонкая стальная жилка, которая является неотъемлемой частью системы экранирования. Витая пара FTP - это выбор многих банковых организаций, гос. структур, европейских компаний.

Витая пара S-FTP (SF/UTP)

S-FTP - c англ. Screened Foiled Twisted Pair - пары в общем экране из фольги плюс общий экран из металлической сетки.
Также может присутствовать центральный разделитель - это пластиковая крестовина, которая позволяет каждой паре занимать только ее пространство в кабеле и тем самым уменьшая влияние пар друг на друга.

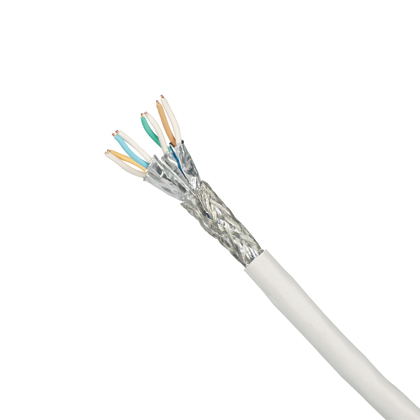

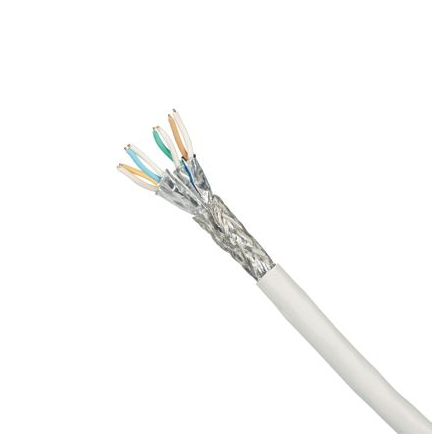

Витая пара S-STP (PiMF)

S-STP (PiMF) - c англ.  Screened Shielded Twisted Pa - экранированный кабель витая пара, при этом каждая отдельная пара кабеля имеет индивидуальную оплетку из фольги.
В этом случае все пары обмотаны фольгой внутри общей оболочки. Вместе с фольгой идет тонкий стальной провод, который является неотъемлемой частью системы экранирования. Витая пара FTP - это выбор многих банковых организаций, гос. структур, европейских компаний.
Примечание: чем больше экранов в кабель, тем сложнее процедура его оконцовки на модули, коннекторы, патч-панели.

Нужно ли заземлять экранированный кабель?

Существует мнение, что экранированный кабель обязательно нужно заземлять, в противном случае он будет работать хуже чем экранированный кабель.
Тут есть свои нюансы. Действительно, согласно требованиям стандарта по заземлению коммерческих зданий (TIA/EIA-607) телекоммуникационное заземление должно быть установлено во всех слаботочных кабельных сетях, независимо от того есть там экранированный кабель или нет. Но обычному пользователю, решившему создать локальную сеть у себя дома, это может оказаться не под силу реализовать, потому как оборудование стоить не малых денег и работы должен выполнять специально обученный человек, ну и техническая возможность тоже не всегда есть.

Что говорят люди с многолетним опытом? Специалисты с опытом, а именно проектировщики слаботочных систем,  говорят что заземлять экранированный кабель не обязательно, если их длинна не более 30-40 метров. А это как раз случай прокладки кабеля в квартире, доме, даче. Но при этом, придерживаться правил прокладки витой пары нужно обязательно.

Типы оболочек витой пары

ПВХ или PVC

ПВХ (поливинилхлорид) или PVC (Polyvinyl chloride) - самый дешевый и доступный тип оболочки применяемый для электроизоляции проводов, в нашем случае кабеля витая пара. Кабель с такой оболочкой должен прокладываться внутри помещений.
Основные характеристики оболочки ПВХ
Оболочка из ПВХ плохо горит на воздухе, но под воздействием огня выделяет токсичный газ хлороводород (HCl)  При этом вдыхая газ может быть спровоцирован кашель, удушье, воспаление горла и дыхательных путей, воспаление носа. При более тяжелых случаях вдыхание газа может вызвать отек легких, нарушение функционирования кровеносной системы и даже смерть. Также этот газ может вызвать серьёзные ожоги глаз и их необратимое повреждение. Поэтому службы пожарной безопасности при проверке объектов на соответствие требованиям такой кабель не согласуют.
ПВХ оболочка боится низких температуру начиная от -15 С и ниже, поэтому кабель с ПВХ оболочкой не рекомендовано прокладывать на улице.

LSZH или LS0H

LSZH или  LS0H (Low Smoke Zero Halogen) - кабельная оболочка которая под воздействием огня выделяет мало дыма и не выделяет токсичных галогенных газов. Кабель с такой оболочкой необходимо прокладывать в местах, где при пожаре есть вероятность отравления людей продуктами горения. LSZH оболочка дороже PVC, но зато его любят специалисты по пожарной безопасности.

FRNC - Flame Retardant Non Corrosive

Эта аббревиатура состоит из двух частей, FR и NC и может быть указана на кабеле как вместе, так и раздельно.

• Оболочка FR не поддерживает горение
• Оболочка NC не подвержена коррозии

PE или ПЭ

Полиэтилен, polyethene - из такого материала изготовлена оболочка большинства кабелей для внешней прокладки. Чёрная, немного жёсткая. Кабель с такой оболочкой эксплуатируются при температуре от -30С до +50С.
