Відеокомутатори

Системы видеонаблюдения являются практически неотъемлемой частью любой системы безопасности, даже минимальной. Для того чтобы построить небольшую систему, помимо видеокамер необходимо специальное устройство для обработки данных. В зависимости от количественных и функциональных показателей, есть ряд различных устройств, предназначенных для выполнения данной функции. Когда речь идет о небольшом количестве видеокамер, то целесообразно использовать видеокоммутатор.

Видеокоммутатор – специальное устройство для «коммутации», то есть переключения потоков видеоданных в последовательном порядке на один или несколько видеомониторов. Максимальное количество мониторов ограничивается количеством предусмотренных разъемов на видеокоммутаторе. Что касается количества подключаемых видеокамер, то тут показателем является количество входных видеоканалов. При базовой комплектации, число входов может ровняться от 4 до 16. С помощью блоков коммутации, это число можно увеличить до 64. Однако, рекомендованное количество входов, это диапазон  4 – 8 штук. Это целесообразно, потому  что при большом количестве видеокамер в системе, к ней выносятся определенные требования, которые зачастую связаны с более широкой функциональностью и возможностями программирования, чем поддерживается видеокоммутатором.

Видеокоммутаторы делятся на 4 вида:

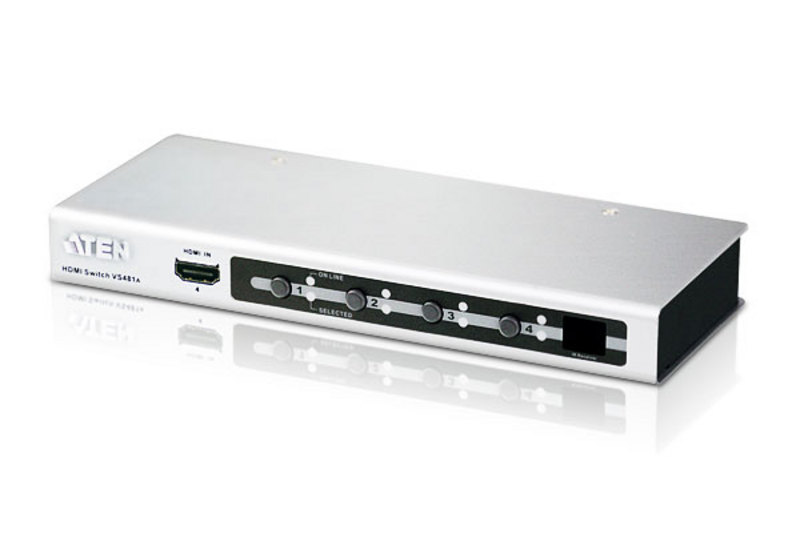

1. Последовательный видеокоммутатор – это устройство, которое последовательно выводит на монитор изображение, получаемое от видеокамер. Это происходит в автоматическом режиме «листание». Также, есть возможность выводить изображение выборочно, в ручном режиме. Эта версия видеокоммутатора считается устаревшей.

2. Квадратор – это видеокоммутатор, который может одновременно выводить изображение от нескольких видеокамер на выбранный монитор. Количество камер при этом, должно быть от 4 до 8 единиц.

3. Мультиплексор – это видеокоммутатор, который, в отличии от квадратора, выводит на один видеомонитор одновременно видеоизображение от 4, 8 либо 16 видеокамер. Кроме того, формируется последовательность изображения для записи на аналоговое записывающее устройство.

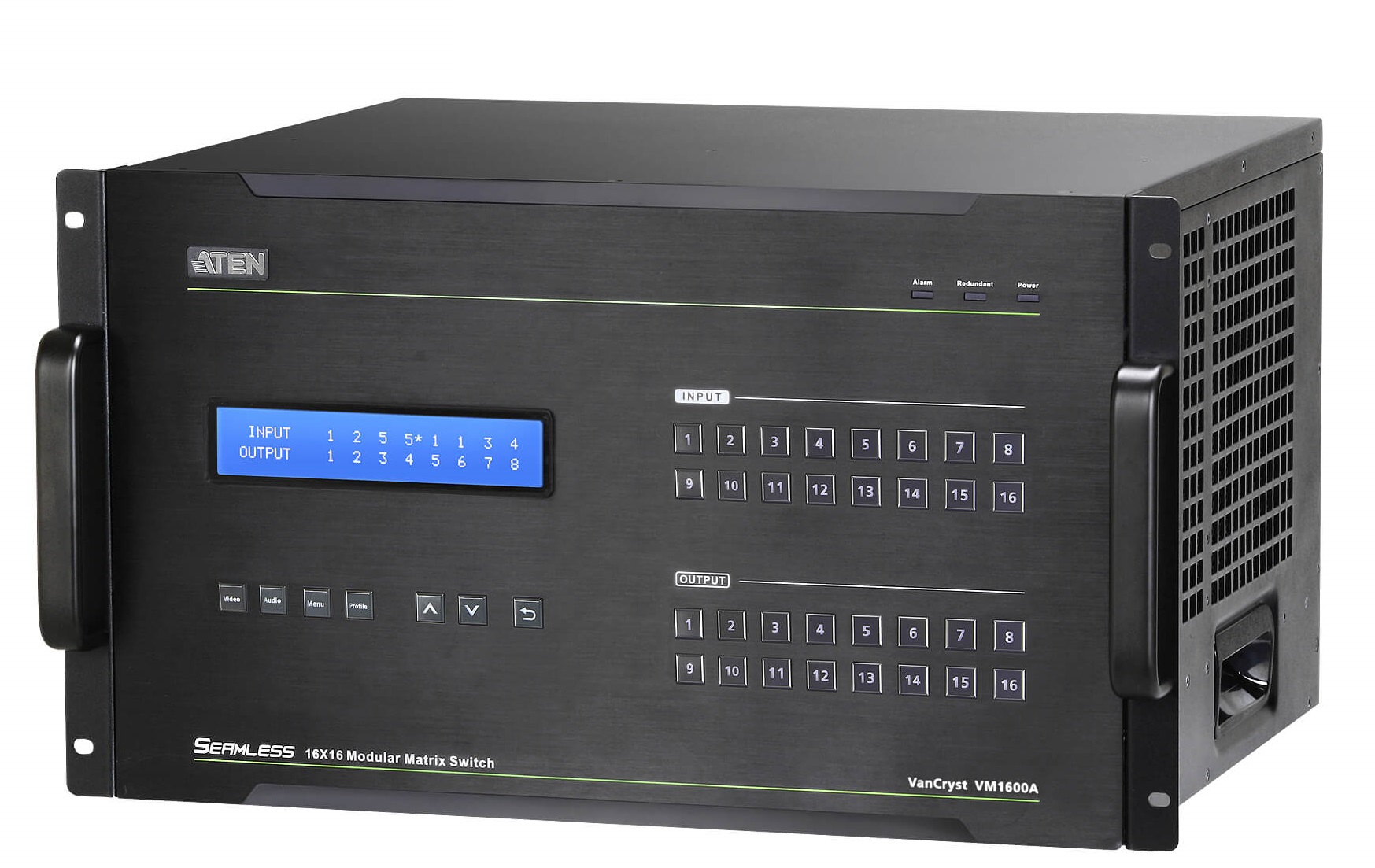

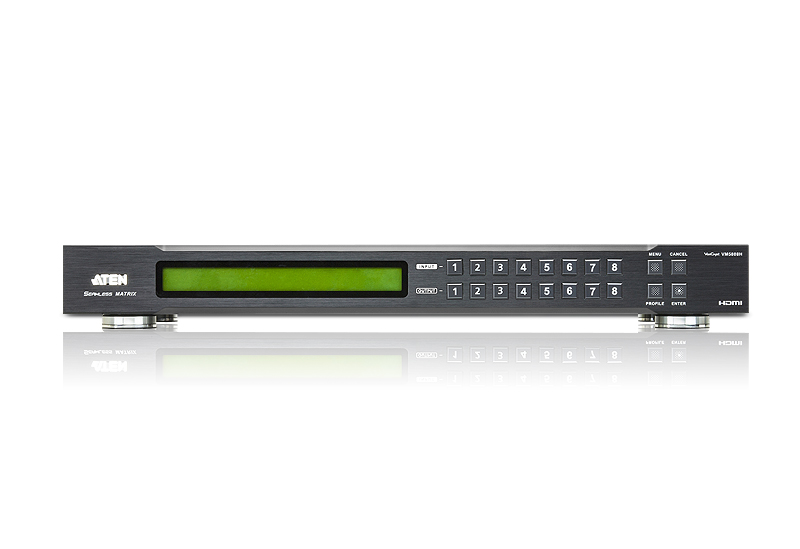

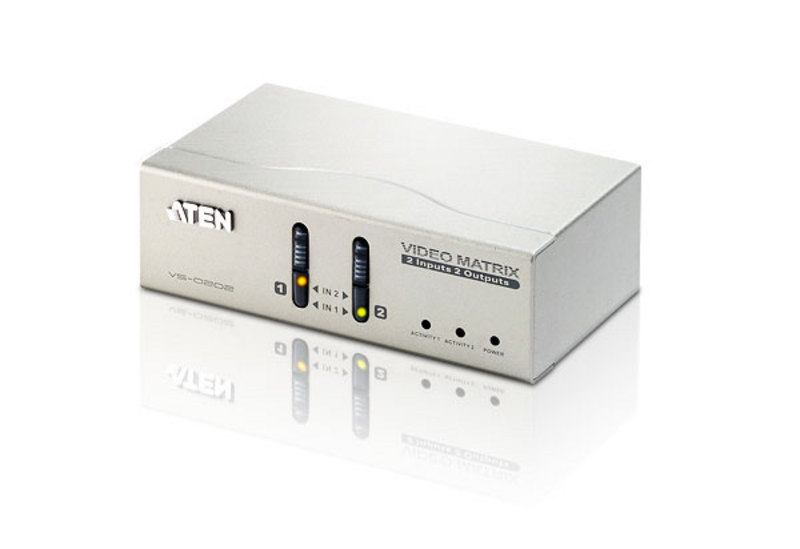

4. Матричный видеокоммутатор – это самый современный видеокоммутатор. Он выводит видеоизображение от любой из видеокамер в системе одновременно.

Подбирая видеокоммутатор, необходимо обратить внимание на некоторые характеристики:

• Количество входов для видеокамер.

• Возможность индивидуальной временной регулировки просмотра изображения с видеокамер.

• Количество «тревожных» выходов.

• Наличие дополнительных входов для подключения приборов Охранной сигнализации. Эта функция полезна тем, что при срабатывании охранной системы, видеокоммутатор выходит из режима «листание» и выводит на монитор изображение с видеокамеры, в зоне просмотра которой произошел инцидент. Так служба охраны оперативно получит исчерпывающую информацию и примет меры безопасности.

• Поддержка «залпового» режима. В этом режиме изображения от видеокамер объединяются между собой и переключаются синхронно уже группами. Это удобно, когда отдельные зоны охраняемой территории оснащены несколькими видеокамерами и при выводе на один экран представляется общая картина о ситуации на всей зоне.

В зависимости от постановки задачи по построению системы охраны, из ряда видеокоммутаторов можно подобрать наиболее отвечающий требованиям, не переплачивая за невостребованную функциональность.
